解决快走丝和中走丝线切割钼丝振动的方法
发布时间:2020-03-03浏览次数:1640

1、调整走丝速度:电极丝运行速度是影响钼丝振动的重要因素。中走丝就是借鉴慢走丝原理,通过变频器调速来改变钼丝走丝速度,降低电极丝的振动。

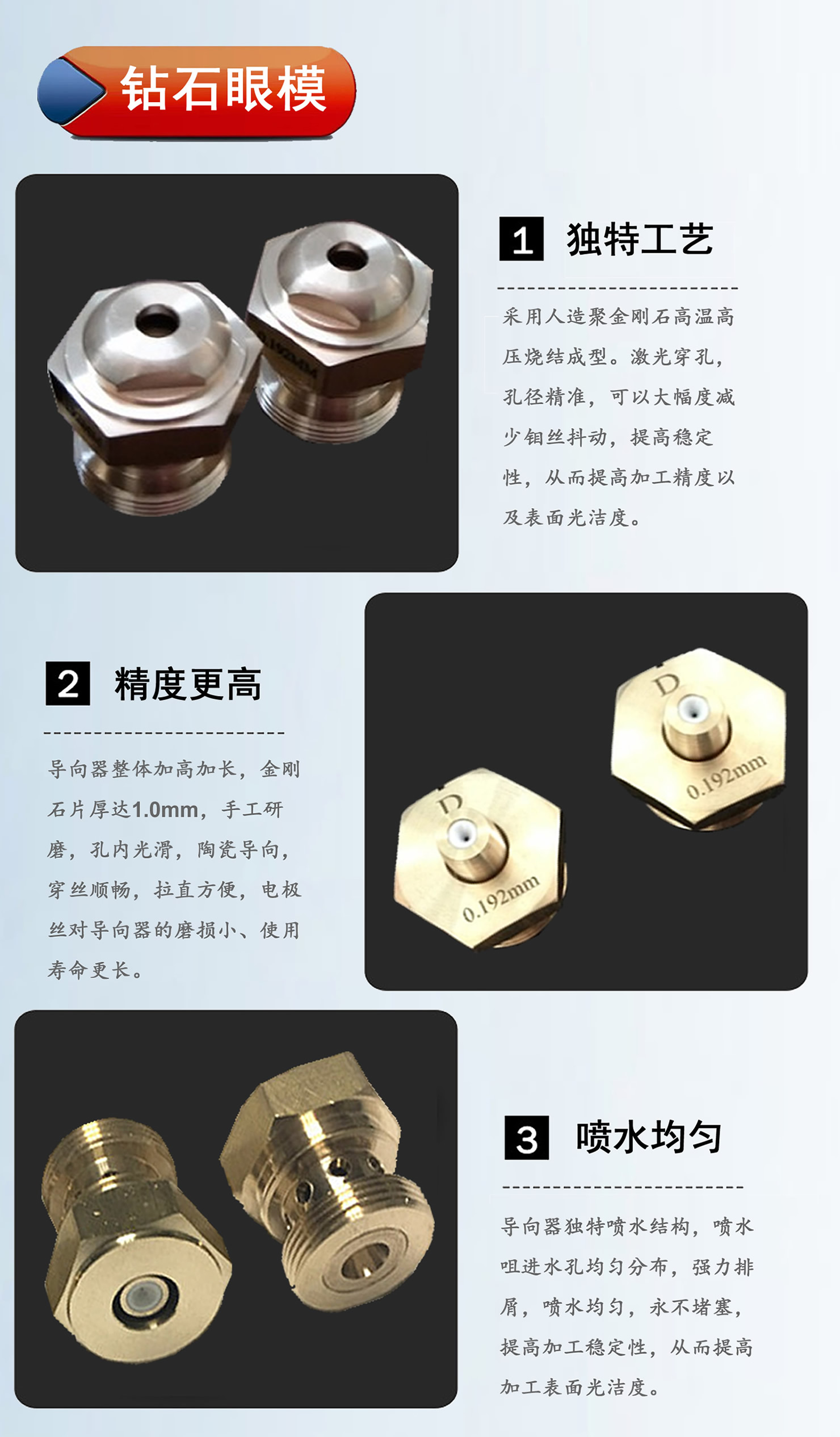

2、安装钼丝限幅器(导向器):由高耐磨性红宝石或人造聚晶材料制作的眼模,能适当减少钼丝的振动。但由于导向器使用的是高硬度耐磨材料,这样导向器对钼丝磨损比较大,增大了断丝的几率。而且导向器孔径小,增大了穿丝的难度。

3、改进线架结构:加粗立柱或加大丝臂的横截面尺寸,可以使结构的动态性得到改善。

4、改善导轮和轴承品质:使用高品质导轮和丝筒的轴承可以减少轴向窜动和径向跳动

5、增加恒张力系统:张力大,电极丝固有振动频率提高,振动幅值就小。张力小,则固有频率低,振幅就大。目前主要采用重锤和弹簧式,但二种都存在优缺点。重锤式张力恒定,不可调节,钼丝变小后容易被拉断。弹簧式随着钼丝的延伸,张力续渐变小,延伸到一定程度很难控制振动。

6、闭环恒张力控制系统:采用传感器、控制器、驱动器组合形成闭环控制系统,采用电极丝振动主动控制法对钼丝实施控制。
