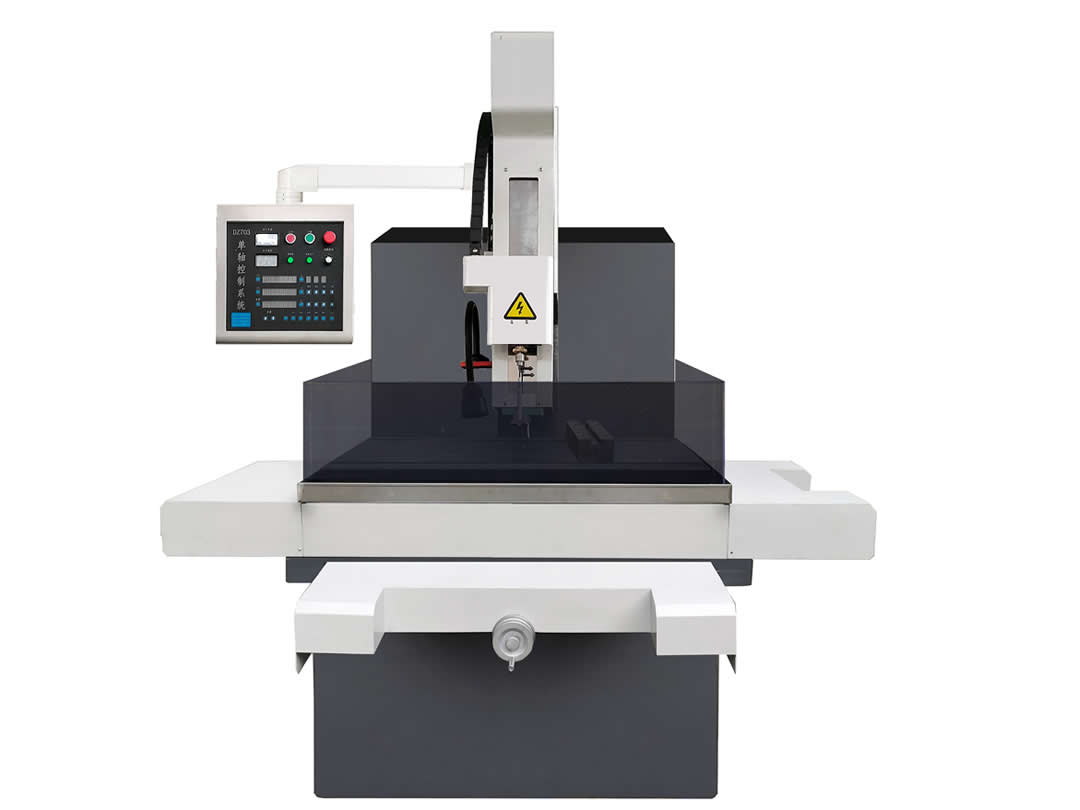

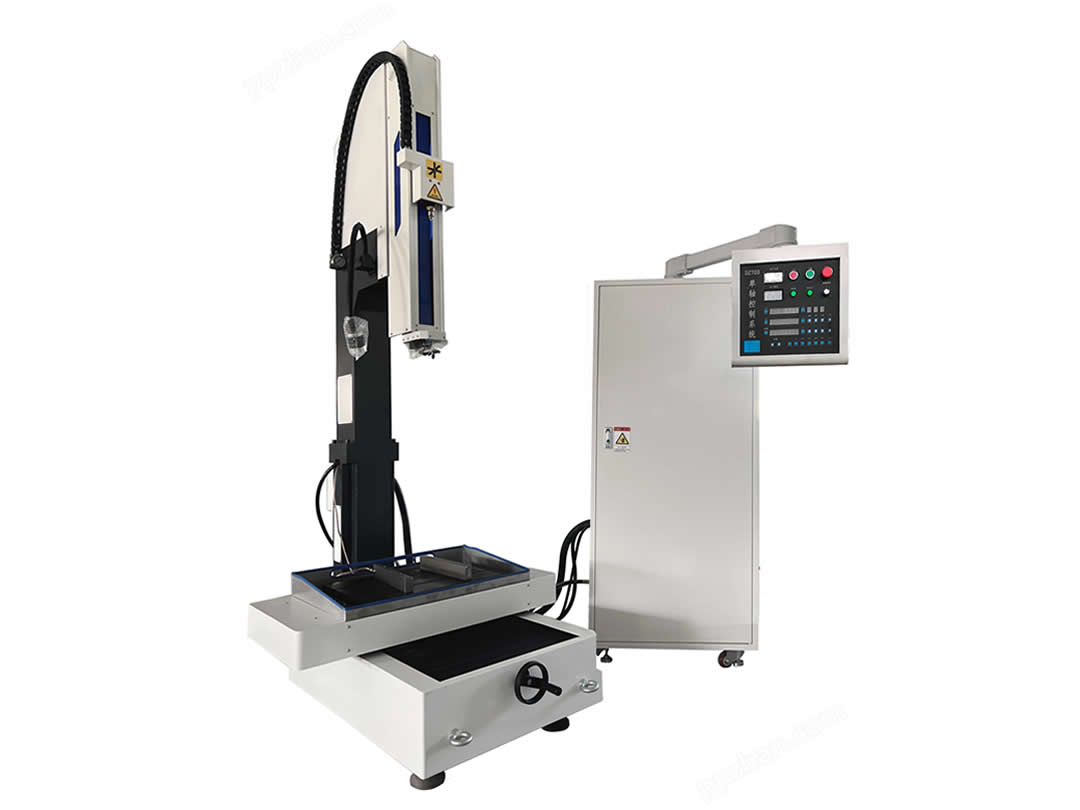

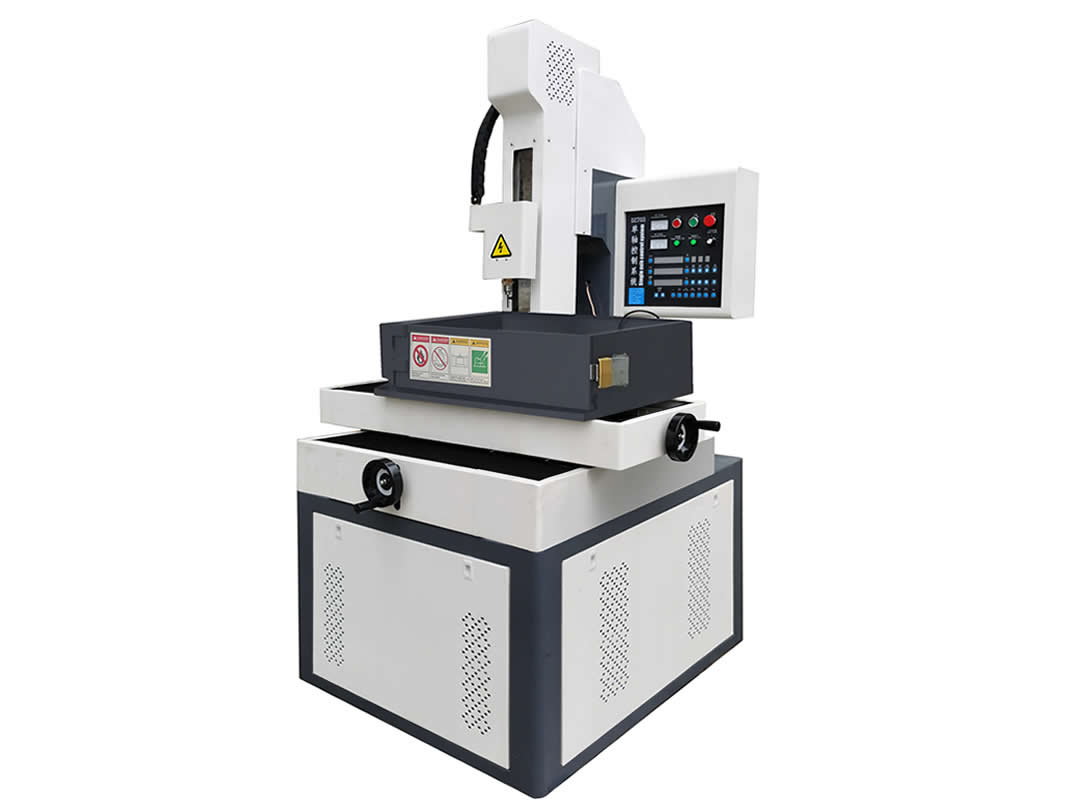

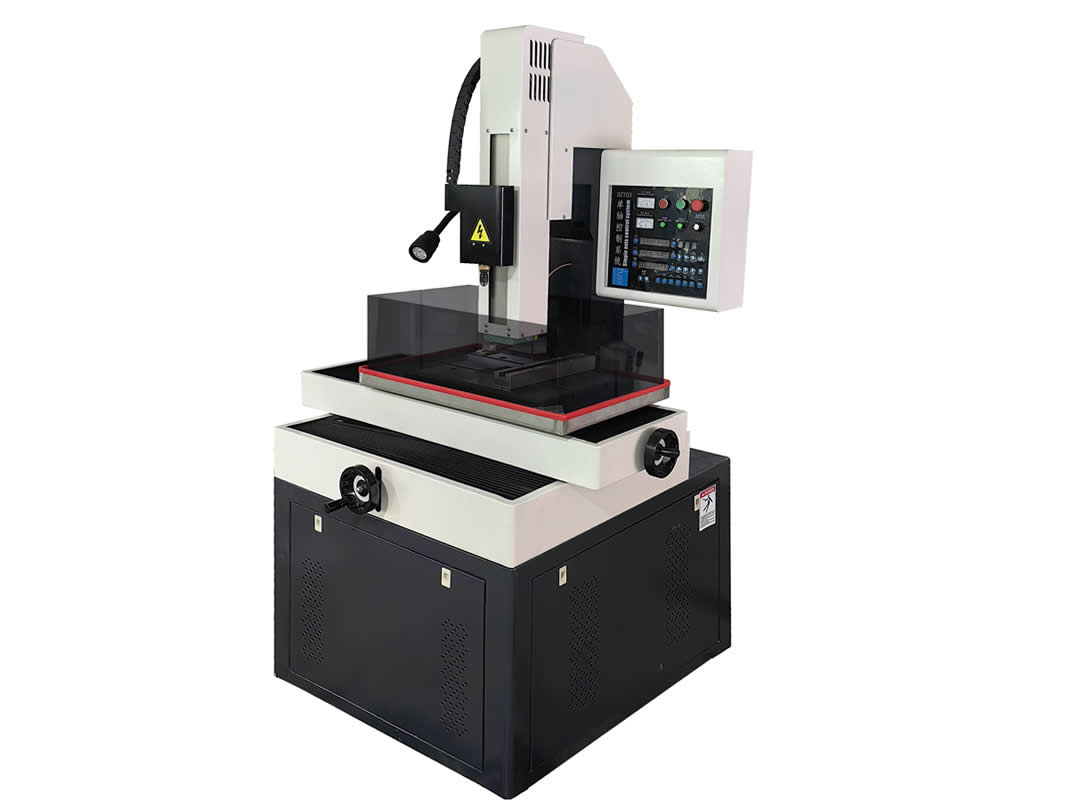

电火花细孔放电机，其工作原理是利用连续上下垂直运动动的细金属铜管（称为电极管）作电极，对工件进行脉冲火花放电蚀除金属成型。电极管是空心铜棒，工作液（水或打孔液）从铜棒孔中间的细孔穿过，起冷却和排屑作用。由于液体加工时要通过铜管小孔，加工微孔可能堵塞铜管，所以小于0.3mm以下的细孔使用电磁式气动增压泵，加工中铜管电极不易被堵塞，可加工更精密的小孔！大于0.3mm孔径使用液体增压水泵。广泛使用在精密模具加工中，一般被当作电火花线切割机床的配套设备，用于电火花线切割加工的穿丝孔、化纤喷丝头、喷丝板的喷丝孔、滤板、筛板的群孔、发动机叶片、缸体的散热孔、液压、气动阀体的油路、气路孔等。 穿孔机根据控制方式分为单轴控制和三轴数控及多轴数控等。
系统特点
主要技术参数
项目 | 参数 | ||||
机床型号 | DZ703-430 | DZ703-435 | DZ703-640 | DZ703-650 | DZ703-850 |
电极直径 | 0.3- 3.0mm | 0.3- 3.0mm | 0.3- 3.0mm | 0.3- 3.0mm | 0.3- 3.0mm |
工作液槽尺寸 | 680×450×40mm | 710×470×40mm | 850×470×40mm | 970×720×400mm | 1200×760×400mm |
工作台面尺寸 | 450×380mm | 500×400mm | 600×400mm | 820×570mm | 1000×630mm |
工作台XY轴行程 | 400×300mm | 450×350mm | 600×400mm | 650×450mm | 800×500mm |
Z轴伺服行程 | 320mm | ||||
Z轴辅助行程 | 300mm（可定制400-800mm） | ||||
工作台到导向器最小/最大距离 | 50-350nm | ||||
最长电极长度 | 500mm | ||||
旋转头(C轴)转速 | 20-120rpm | ||||
工作液最大压力 | 8Mpa | ||||
最大工件重量 | 300kg | ||||
电源 | 3×380V ±10% ,50/60Hz | ||||
最大加工电流 | 30A | ||||
功率 | 4.0KVA | ||||
最大加工速度 | 10-100mm/min (材料和孔径) | ||||
显示方式 | 数显 | ||||
各轴运动方式 | X、Y轴手动、Z轴伺服控制 | ||||
各轴分辨率 | 5μm | ||||
最小驱动单位 | 5μm | ||||
Z轴驱动方式 | 混合伺服 | ||||
加工液过滤方式 | 线隙式 | ||||
工作液桶容量 | 2×25 Liters | ||||
机器重量 | 510kg | 530kg | 580kg | 1450kg | 1750kg |
机床外观尺寸 | 1120×1200×2000mm | 1220×1200×2000mm | 1420×1260×2000mm | 1650×1500×2100mm | 1850×1650×2100mm |
