DK77100快走丝

发布时间：2025-07-12浏览次数：23

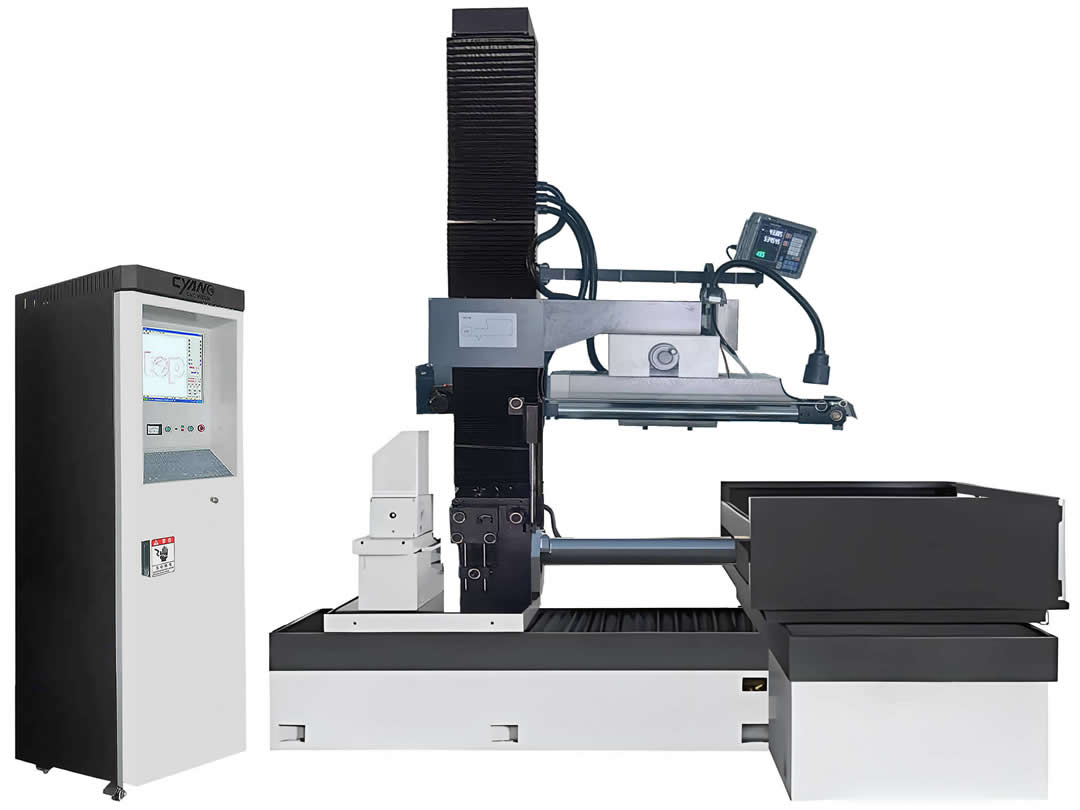

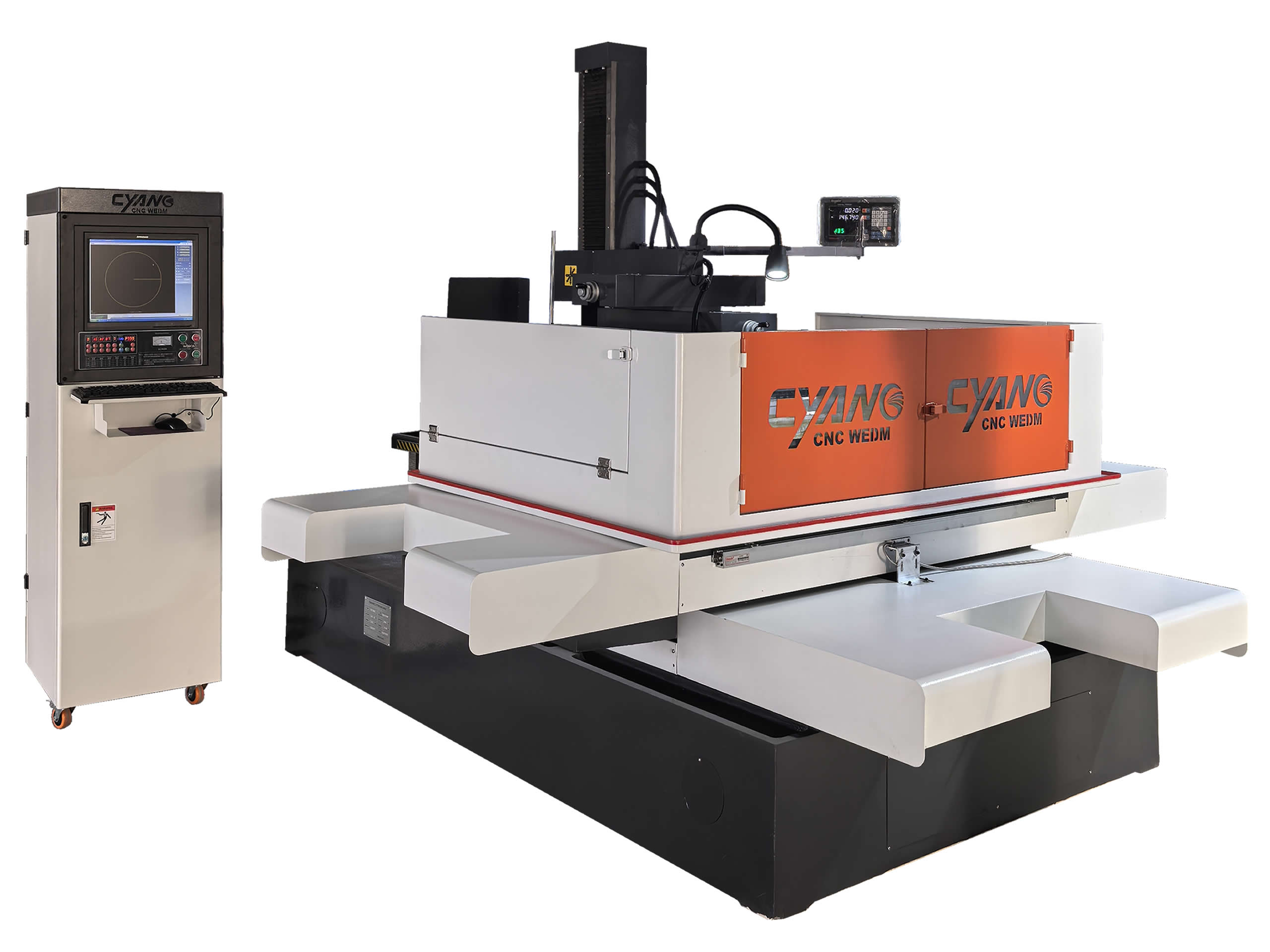

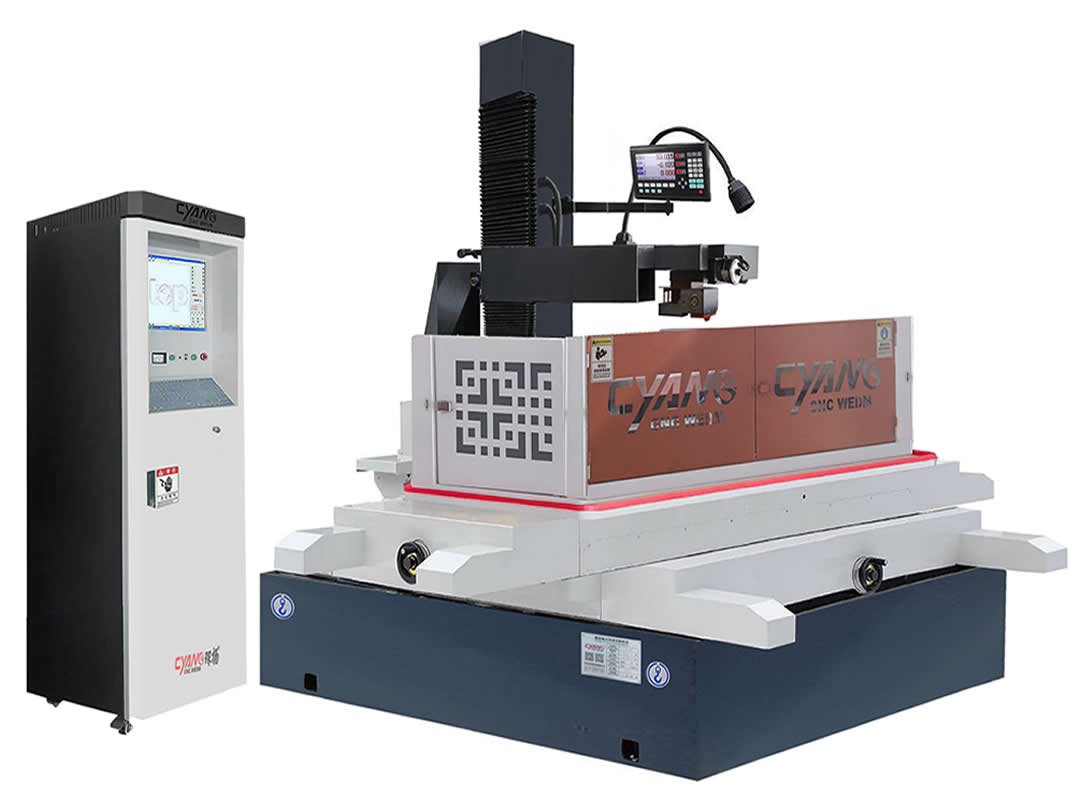

DK77100

DK77120

主要特征

● 设备严格执行【国家标准】GB/T 7926-2015 数控往复走丝电火花线切割机床　精度检验，其各项技术指标符合该标准的要求；

● 采用树脂砂铸造技术，高刚性坚固的箱式结构设计，配合最佳的支柱(RIB)設計來承載立柱，降低铸件应力所造成的变形，以达到高精密的基本要素。

● 长方型箱体结构床身，两悬臂对称平行式结构线架，比起C型结构，两悬臂对称结构缩短了运丝路径，从而减少了振动点，确保了精度；

● 运丝筒采用轻型钢质材料表面镀铬，耐磨抗腐蚀，平稳度高、配置变频器控制往复旋转，提高加工精度、光洁度，减少断丝。

● X、Y轴采用国产品牌高精度硬轨，高载重精度保持性高。可选配直线导轨；

● X、Y轴丝杠选用精密研磨级滚珠丝杠，保持高精度；

● X、Y轴采用步进电机和节能无阻驱动器；

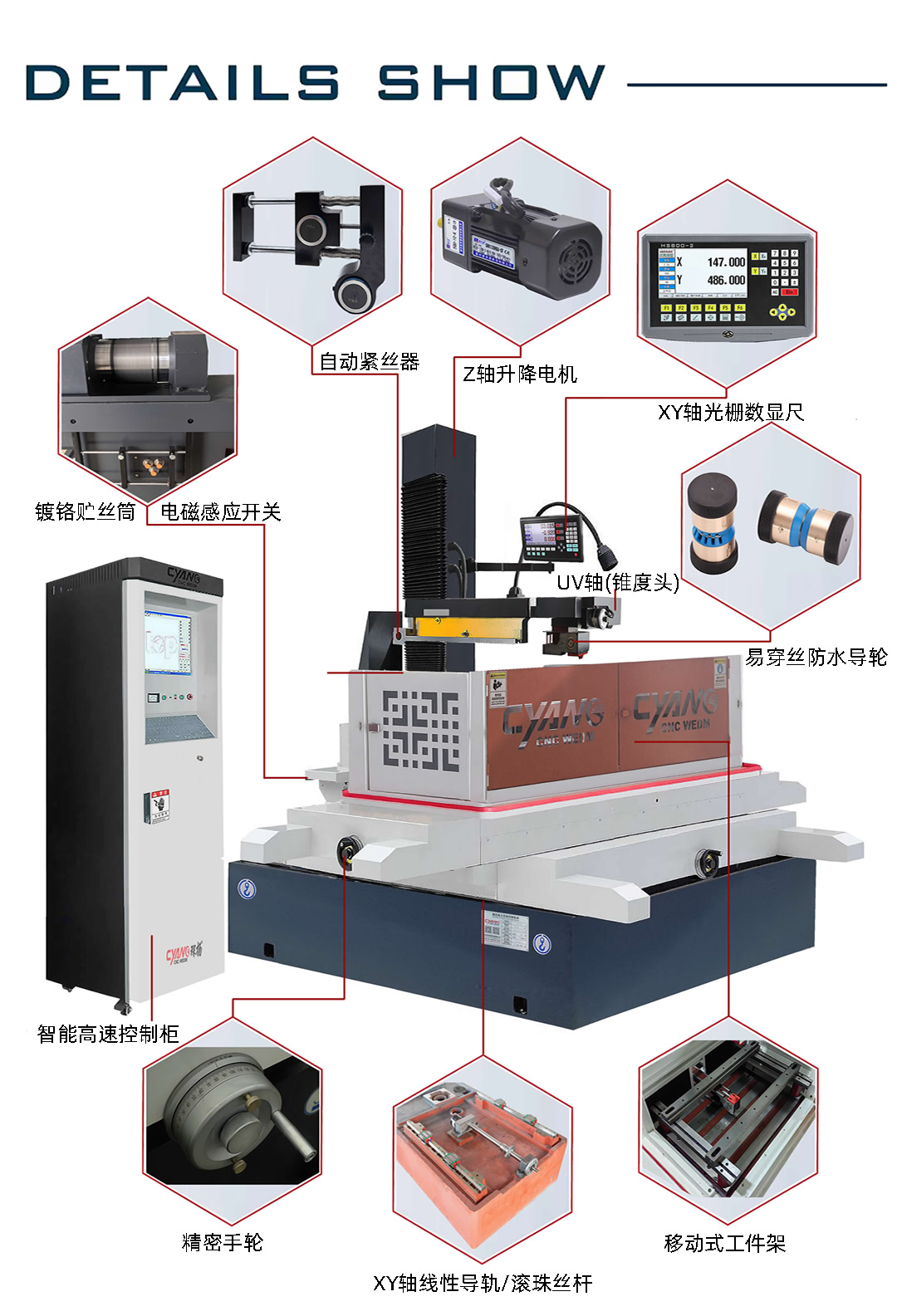

● 运丝采用自动紧丝机构，确保电极丝在运行时的稳定性，对于初学者更方便操作；

● 工作台防护采用金属框架水槽设计，造型优美，操作方便，节省空间。具有防尘、防压、防漏，一改以往线切割污秽不堪的形象，让加工过程滴水不漏。起到保护环境和工人身体健康及延长设备使用寿命的作用；

● 使用环保工作液，喷流均匀，废液符合国家二级排放标准；

● X8/Autocut绘图编程软件，实现了CAD/CAM一体化。

● 手控盒操作，降低了工人的劳动强度，提高了工人的工作效率，减小了误操作机会；

● 高速高频脉冲电源，保证了在极速切割的条件下的稳定加工；

● 控制系统经高温48小时老化工艺，极大降低了故障率。

● 支持图形驱动自动编程，用户无需接触代码，只需要对加工图形设置加工工艺，便可进行加工；

● 支持多种线切割软件生成的3B代码、G 代码等加工代码；

● XYUV 4轴可设置换向，实时监控线切割加工机床的X、Y、U、V四轴加工状态；

● 加工预览，加工进程实时显示；可放大、缩小观看图形，可从主视图、左视图、顶视图等多角度观察加工情况；

● 锥度工件的加工，采用四轴联动控制技术，可以方便的进行上下异形面加工，使复杂锥度图形加工变得简单而精确；

● 具有自动报警功能，在加工完毕或故障时自动报警，报警时间可设置；

● 断电时自动保存加工状态、上电恢复加工，短路自动回退等故障处理；

● 加工结束是否自动关闭机床电源由用户设置。

主要技术参数
