ZNC电火花成型机

发布时间：2019-03-15浏览次数：278

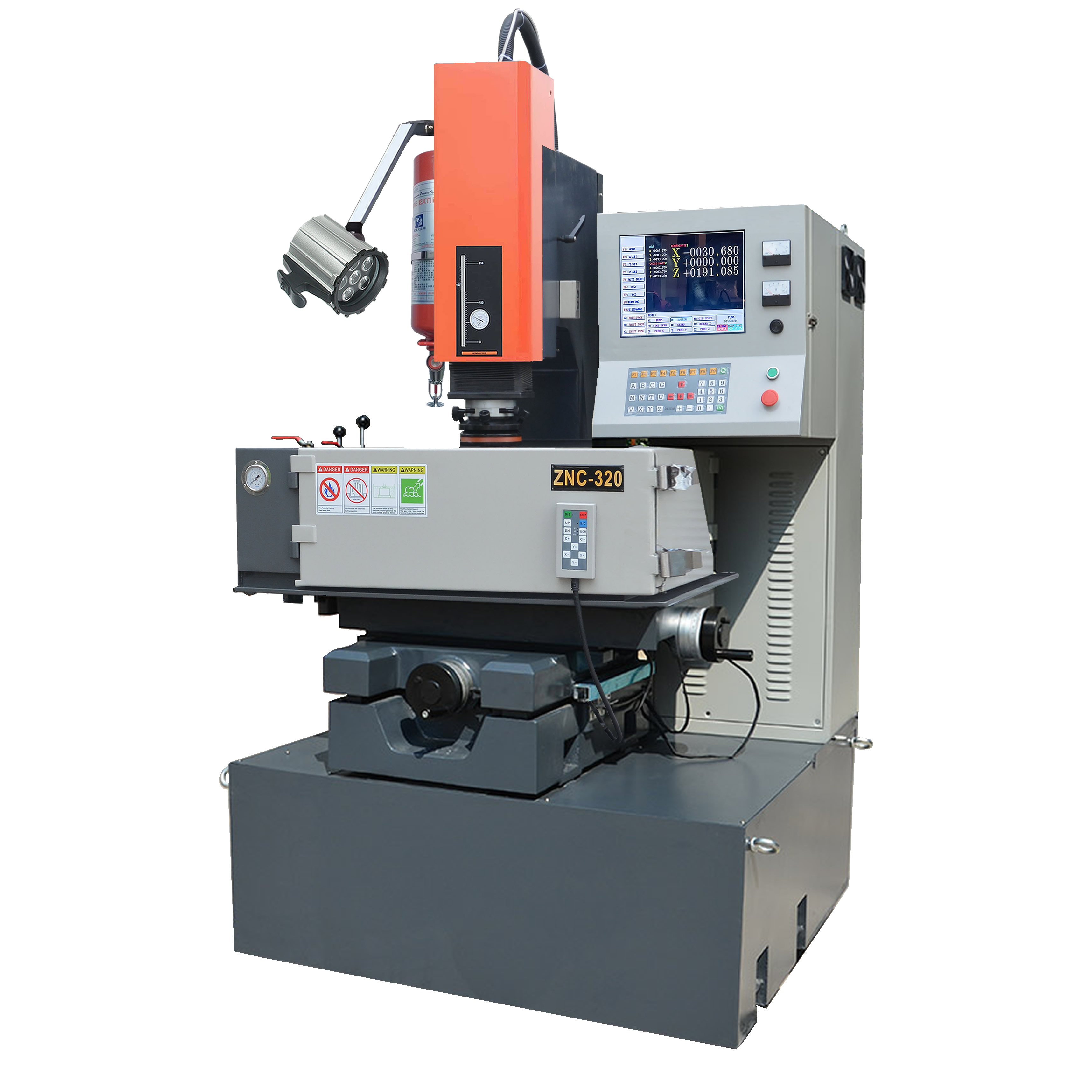

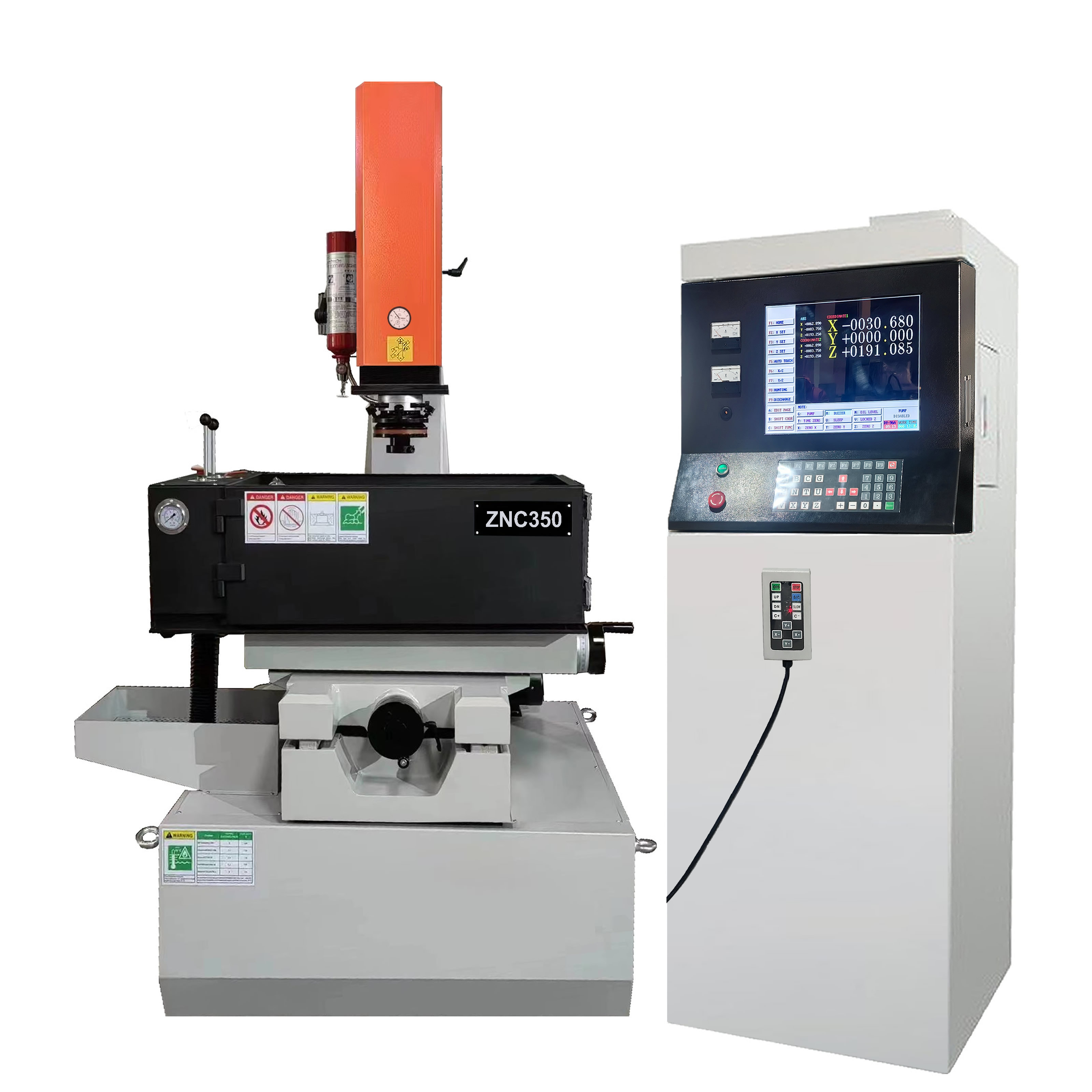

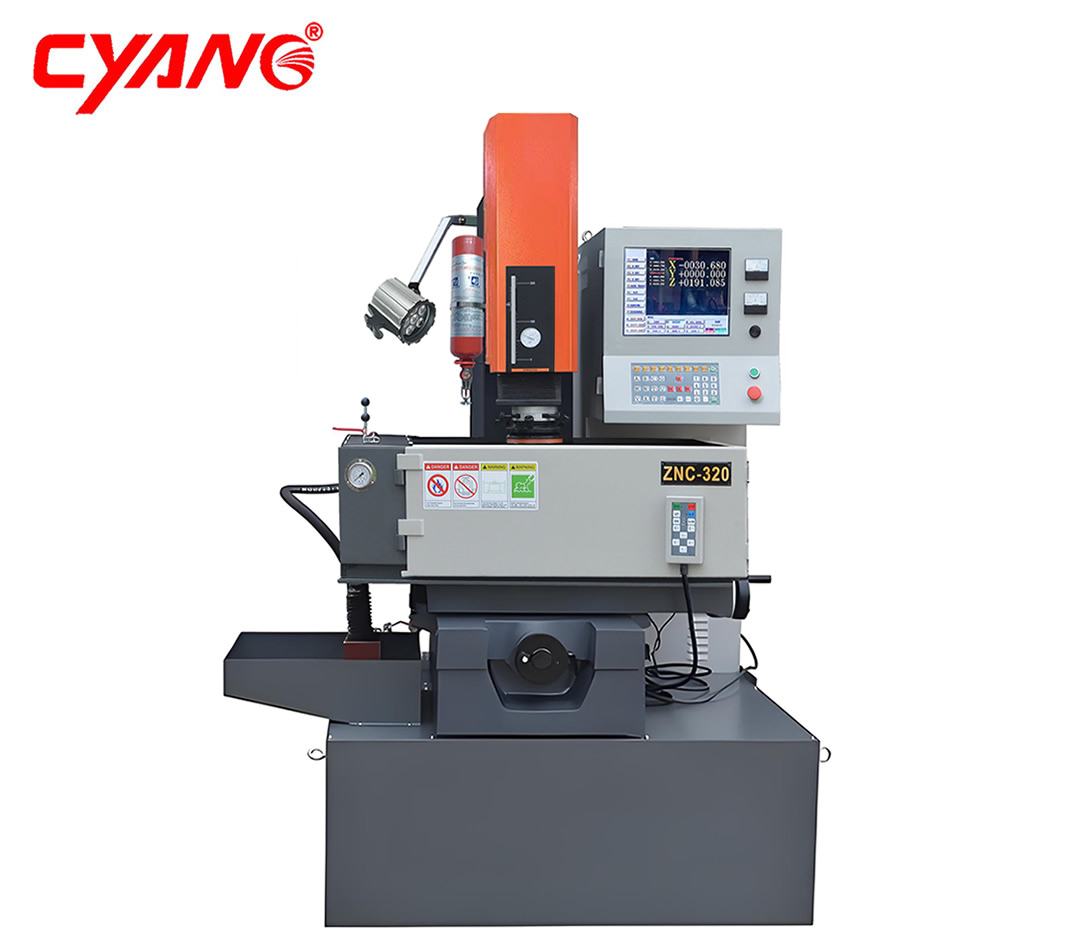

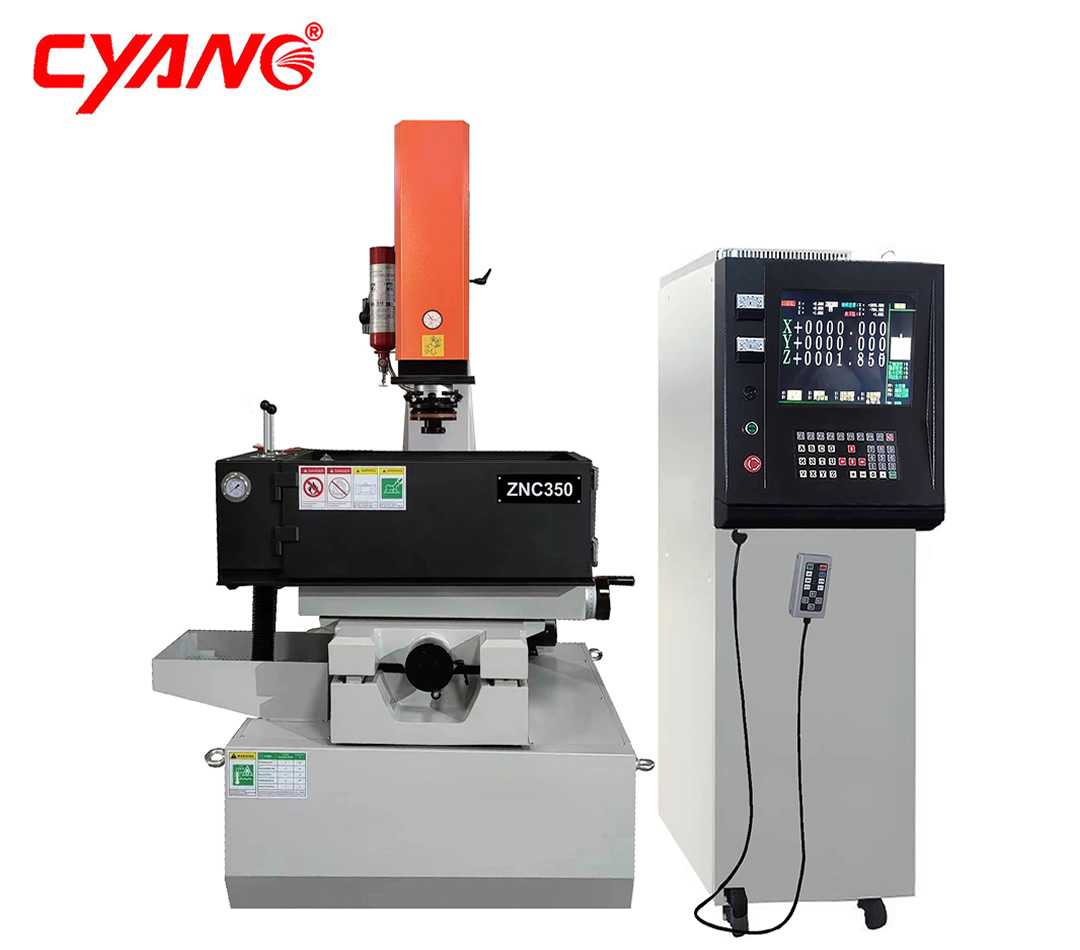

ZNC250/ZNC350火花机

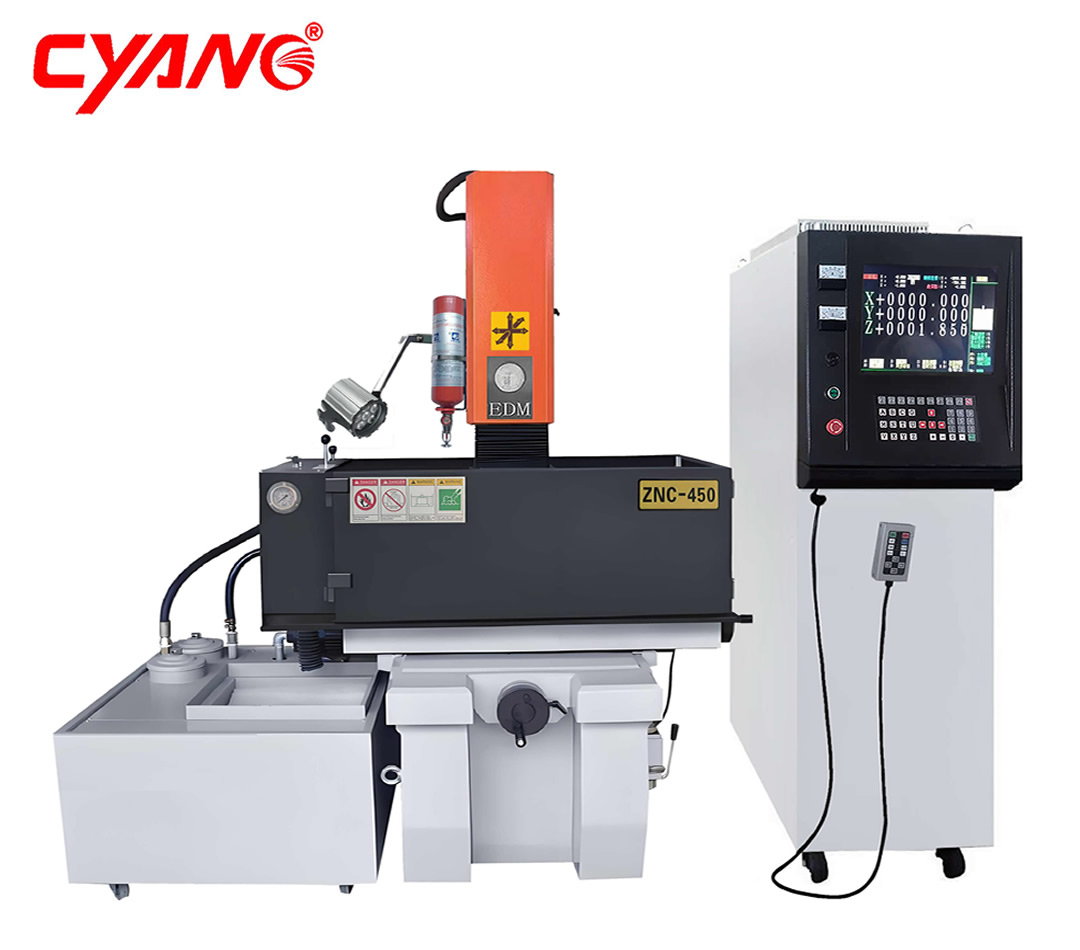

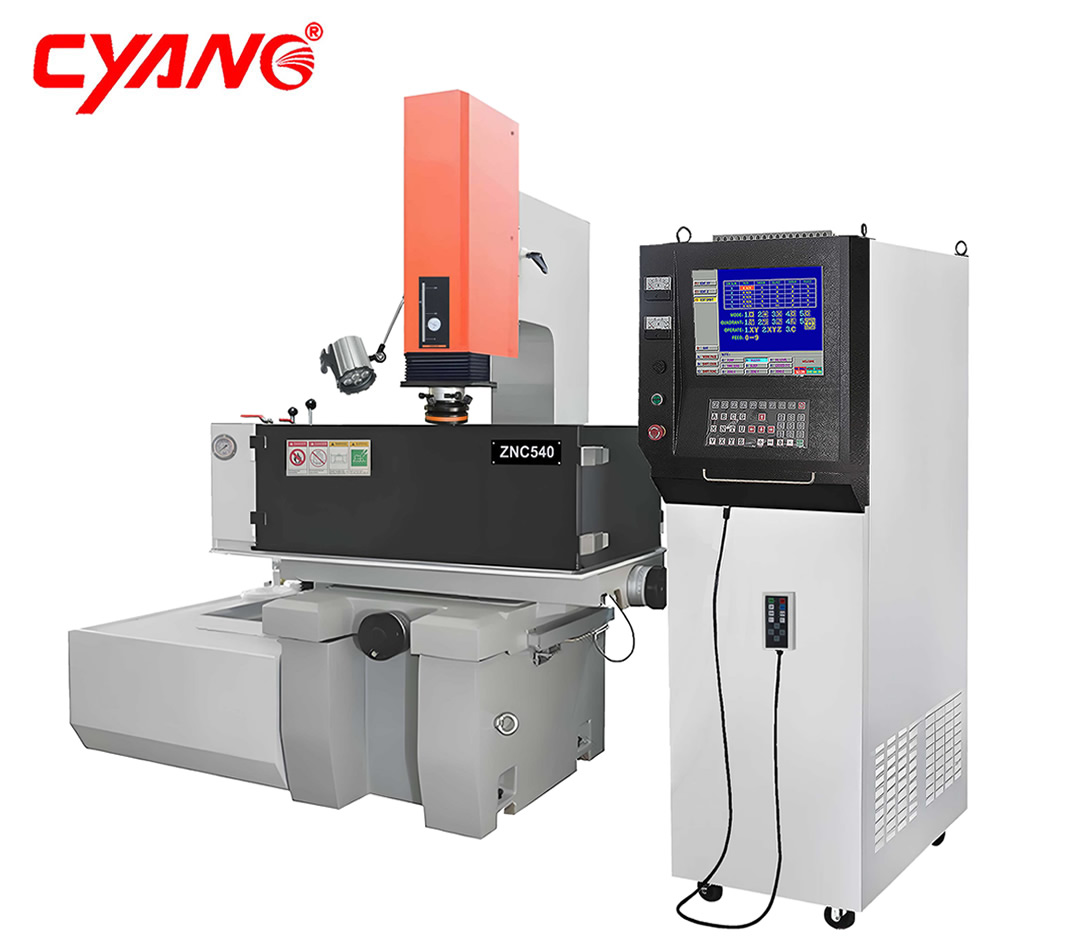

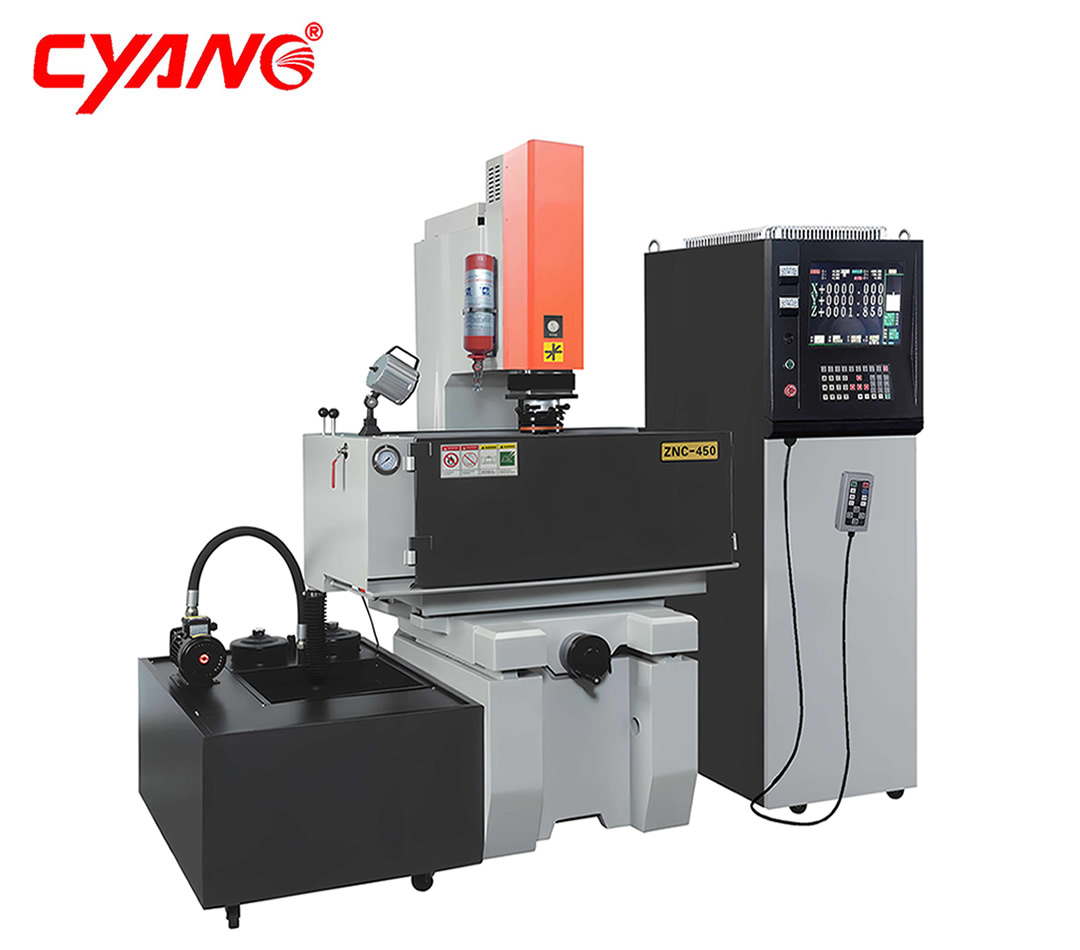

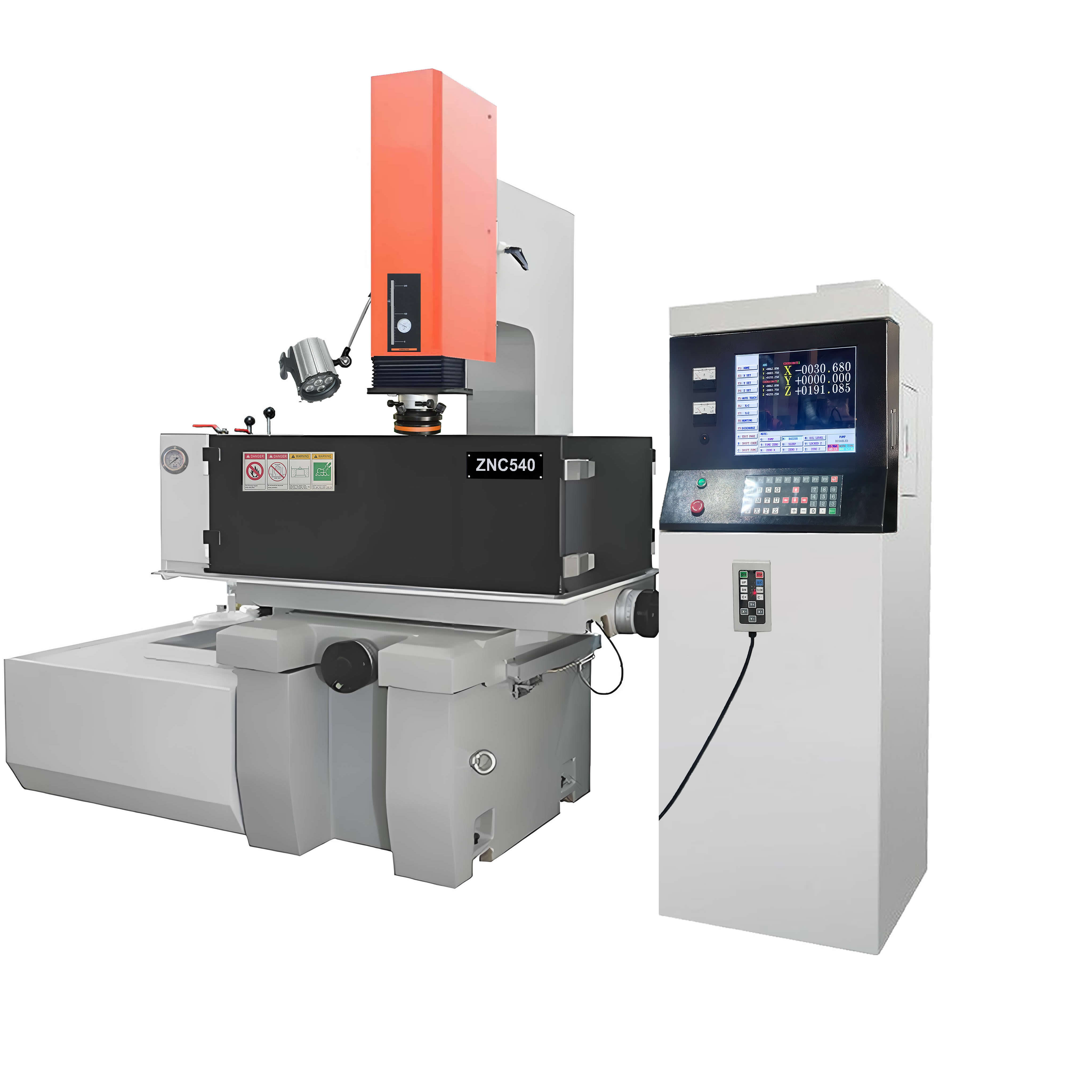

ZNC450/ZNC540火花机

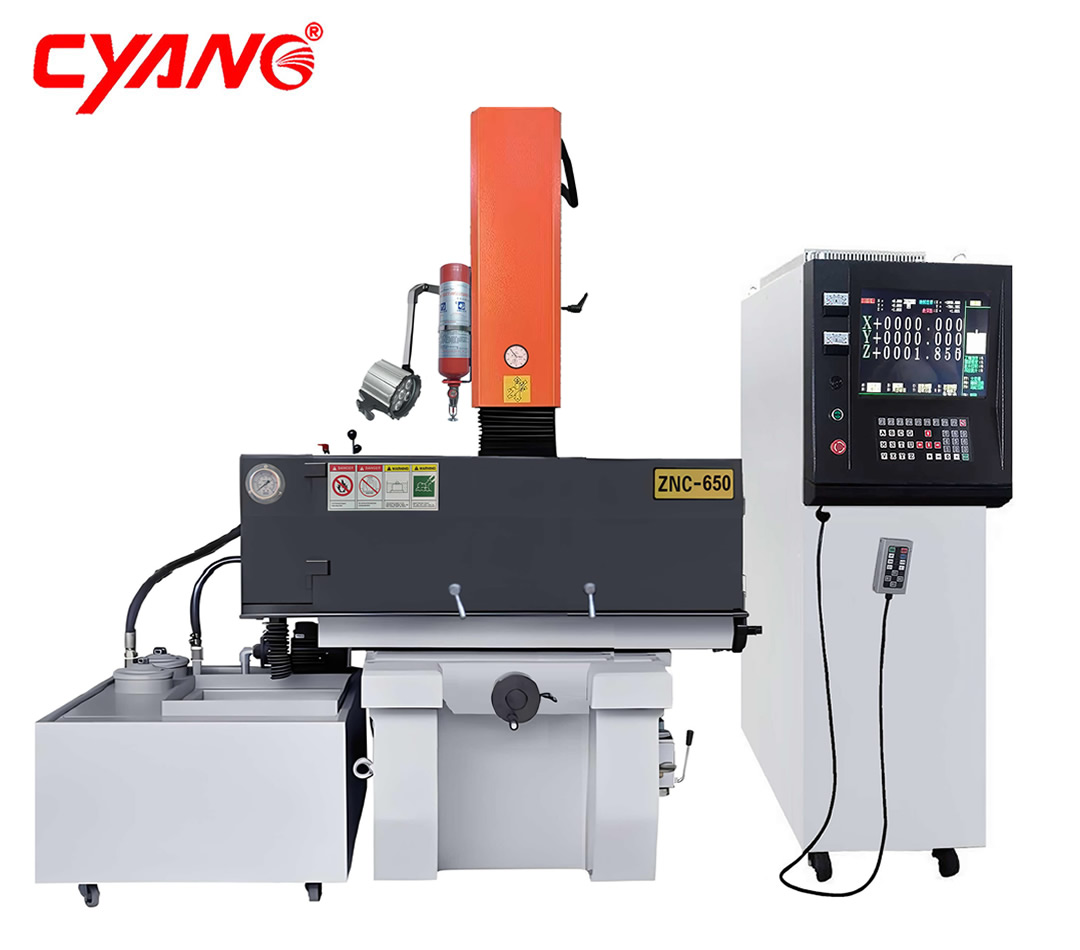

ZNC650/ZNC750火花机

机床特性：

● 本系列机床的工作台和底座采用高精度铸铁，材料细密、韧性强、耐磨性佳、并经高温退火及自然时效处理，经久不变形；

● Z轴线性滑轨，进口伺服电机驱动，使Z轴运动更顺畅稳定；

● 三轴均采用进口螺杆直接传动，增强机械刚性及提高精密度；

● 中央润滑系统，提供各轨道面均匀强制润滑，保持各轴顺畅和精度持久；

● 自动灭火器，提供双重的安全保障。

ZNC系统功能：

● 提供60组档案储存，三轴坐标可公英制切换；

● 具有10段自动修细功能、10段定深可程式，给予最大深度初始电流及完成的粗细选择，就会自动将加工条件编辑完成；

● 10段加工條件、加工参数（随电流值变）可以依个人经验去自行编辑加工条件；

● 智能型条件编辑：只要选择电极形状，电极与工件材料，电极的截面积及加工完成粗细选择与深度设定就会自动将加工条件编辑好，组合记忆，可由粗—中—细一次完成加工；

● 具有向上放电加工功能，使特殊工件加工更容易；

● 绝对值/相对值显示功能；

● 加工深度设定值，最深值，当前值显示功能；

● 机械使用总时间；

● 可归零机械使用区间时间；

● 自动寻边装置，1/2中心键；

● 电极消耗自动补偿、双速排渣，自动防积碳侦测功能，遇积碳加上不稳定时，计算机自动调整各加工参数，并提高排渣高度，当稳定时就自动恢复；

● 全新设计符合欧洲CE安全规格之电源箱及17" LCD显示屏，防尘、防水．防干扰，提高电子板寿命；

● 加工进行中断电记忆系统。

ZNCEDM机械规格 ZNCEDM Mechanical spcifications

	ZNC320	ZNC350	ZNC430	ZNC450	ZNC540	ZNC650	ZNC760
工作台Working table	500*300mm	600*300mm	650*350mm	700*420mm	800*400mm	1000*500mm	1000*600mm
左右行程Left and right stroke	300mm	350mm	400mm	450mm	500mm	600mm	700mm
前后下次Front and back stroke	200mm	250mm	300mm	350mm	400mm	500mm	600mm
主轴行程Spindle stroke	200mm	200mm	200mm	220mm	250mm	250mm	300mm
机头行程Machine head stoke		180mm(Auto)	200mm(Auto)	250mm(Auto)	260mm(Auto)	250mm(Auto)	300mm(Auto)
主轴与工作台最大距离Max . table-qull distance	580mm	580mm	620mm	690mm	700mm	800mm	960mm
最大电极容量Max . electrode load	50kg	60kg	80kg	80kg	100kg	120kg	200kg
机械重量Machine weight	1200kg(Net)	1300kg(Net)	1500kg(Net)	1750kg(Net)	1850kg(Net)	2200kg(Net)	3650kg(Net)
装箱尺寸Packing dlimension (LWH)	140012002100mm	146015002245mm	175017502790mm	175020002240mm	215018002400mm	238019002500mm	238019002500mm
过滤箱重量Dielectric tank weight	200Litre	300Litre	400Litre	450Litre	500Litre	820Litre	940Litre

电源箱规格

Power box specificationts

规格Specificatiton		ZNC电源箱规格	Cnc电源箱规格
控制方式、轴数Control mode,number ofaxles		数值控制闭回路，单轴(Z轴)	数值控制回路，三轴(XYZ轴)
X.Y.Z最小设定尺寸X.Y.Z Minimun set size		0.005mm (0.001mm)	0.005mm (0.001mm)
X.Y.Z最大设定尺寸X.Y.Z Maximun set size		9999.995mm(9999.9999mm)	9999.995mm(9999.9999mm)
坐标系统Coordinate system		增值(INE) , 绝对(ABS)	增值(INE) , 绝对(ABS)
荧屏显示Screen display		15“CRT,彩色	15“CRT,彩色
控制系统Conteol system		工业级电脑	工业级电脑
(遥控器)移位速率(Remote Control) shift rate		0.005mm(每单位)X1，X5，X10	0.005mm(每单位)X1，X5，X10
程序档案存储Program files are stored		60组	60组
最大加工电流Max Current	A	50 60 100	50 60 100
输入电力Input power	KVA	4.5 6 10	4.5 6 10
最大加工速度Max speed	mm/min	360 560 700	360 560 700
电极消耗度Degree of electrode consumption	%	<0.2	<0.2
最佳表面精细度Best surface finen	mRa	0.18	0.15
外观尺寸Dimensions	mm	8607201950	8607201950
包装尺寸Package Size	mm	90010002090	90010002090
净重Net weight	kgs	210	215
加工设定组数Process set number of groups		1	30
加工设定段数processing of setting the number of segments		10	10
加工方式Processing methods		向上加工，向下加工	四方、交叉、圆形、六角形、侧方
摇动方式Shake mode		无	XY(Z轴锁定)，或XYZ三轴同动
连续加工最多孔数Continuous processing up to the number of holes		1个	100个(固定孔可重复作4000次加工)
