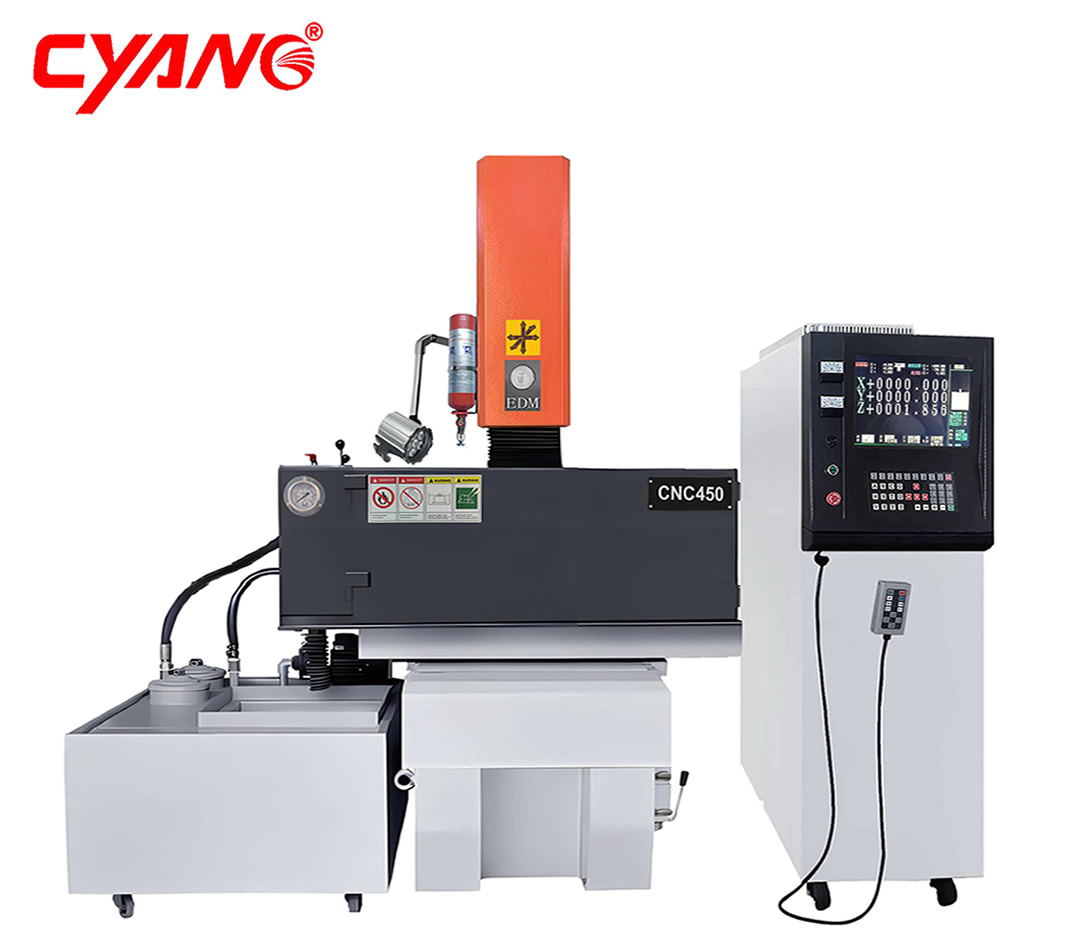

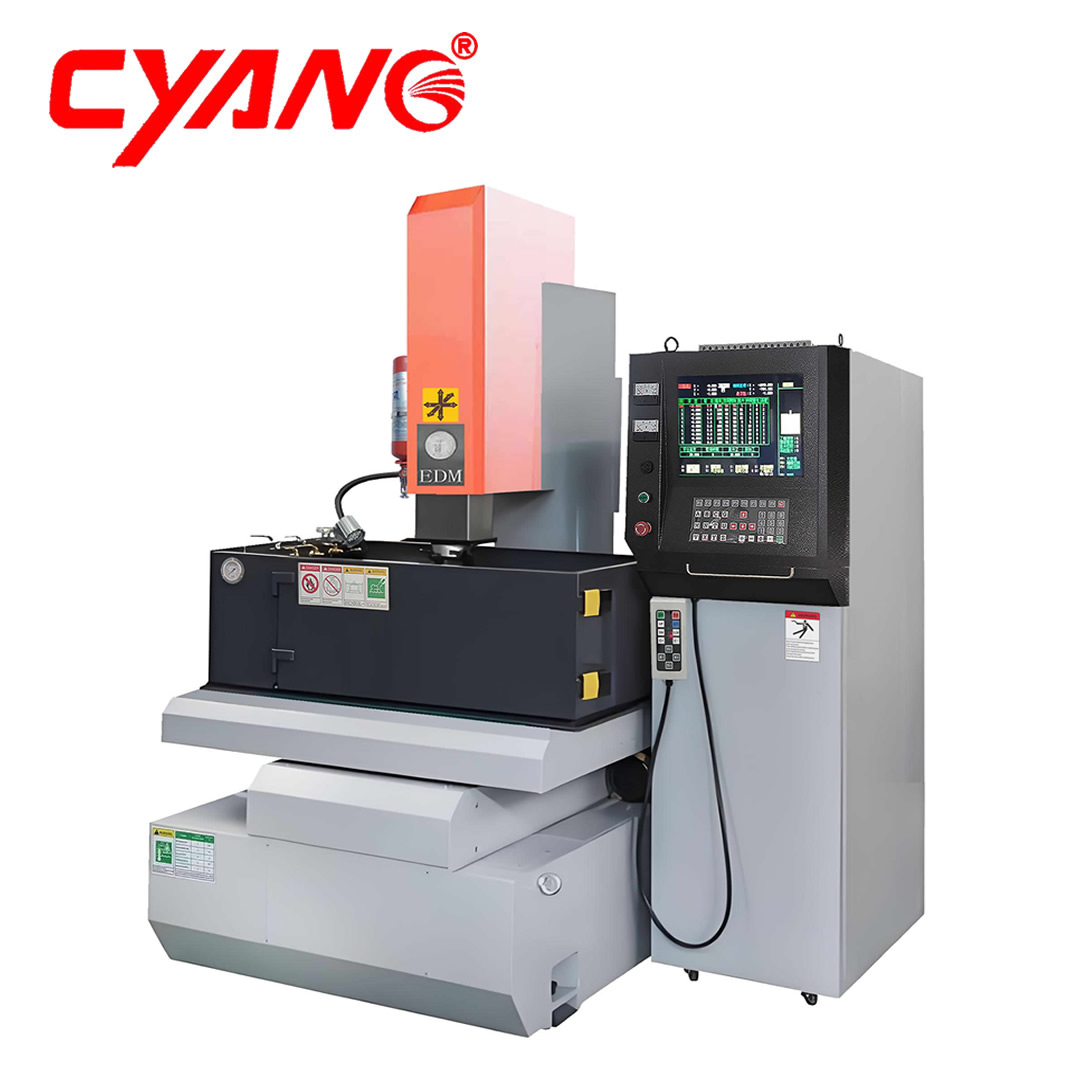

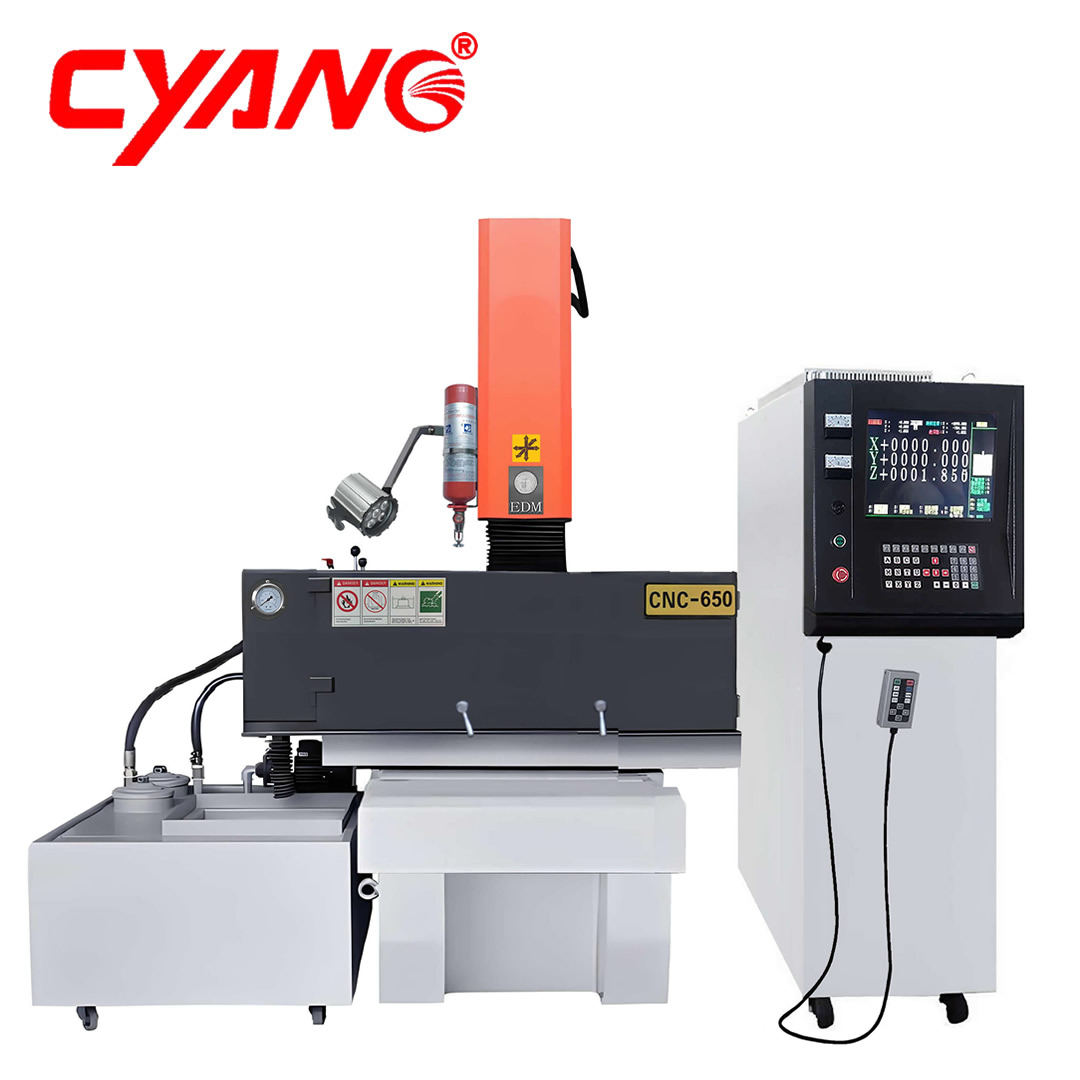

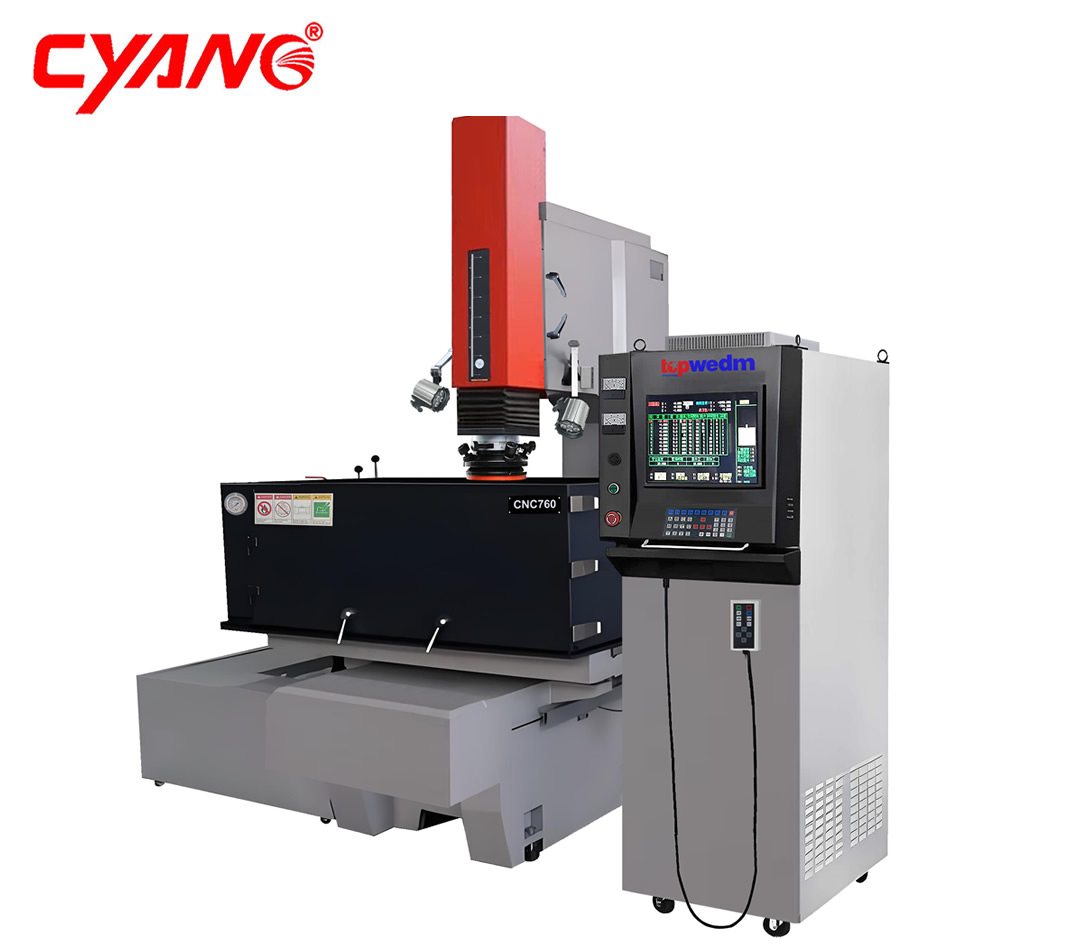

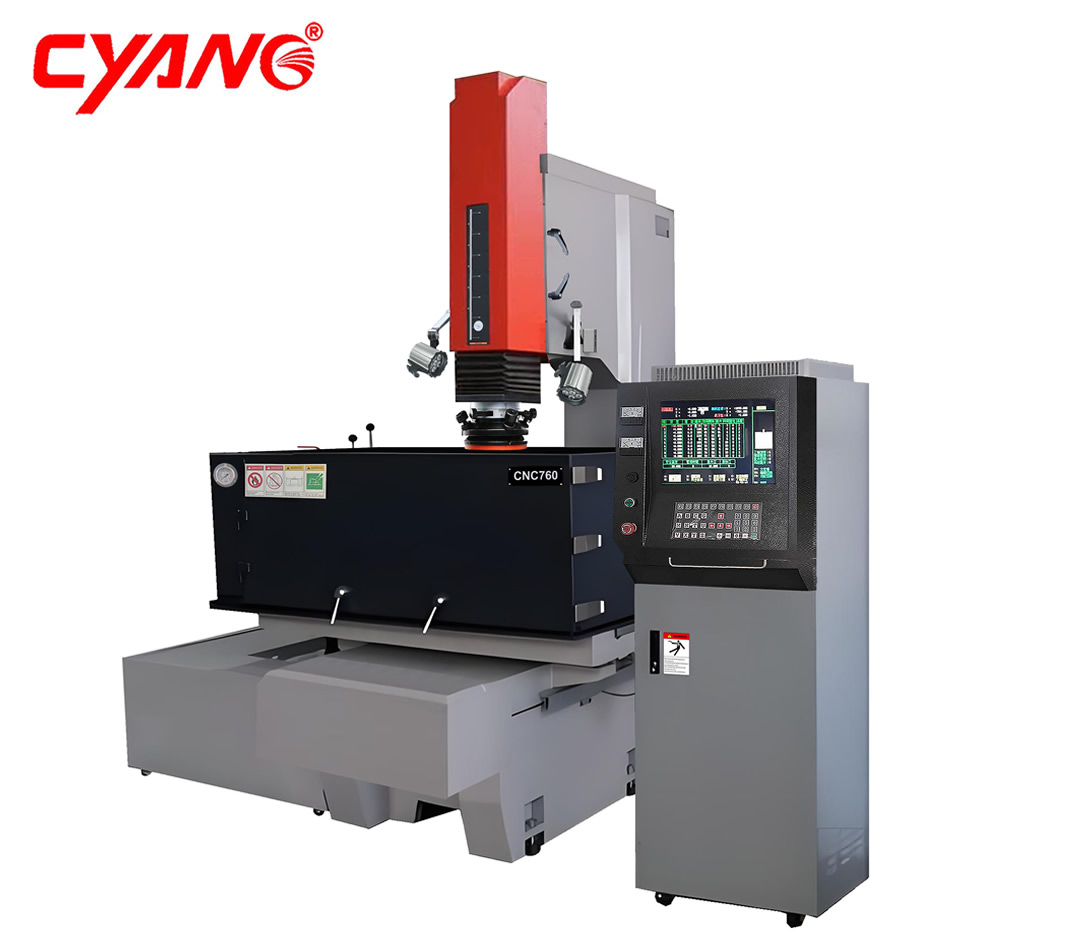

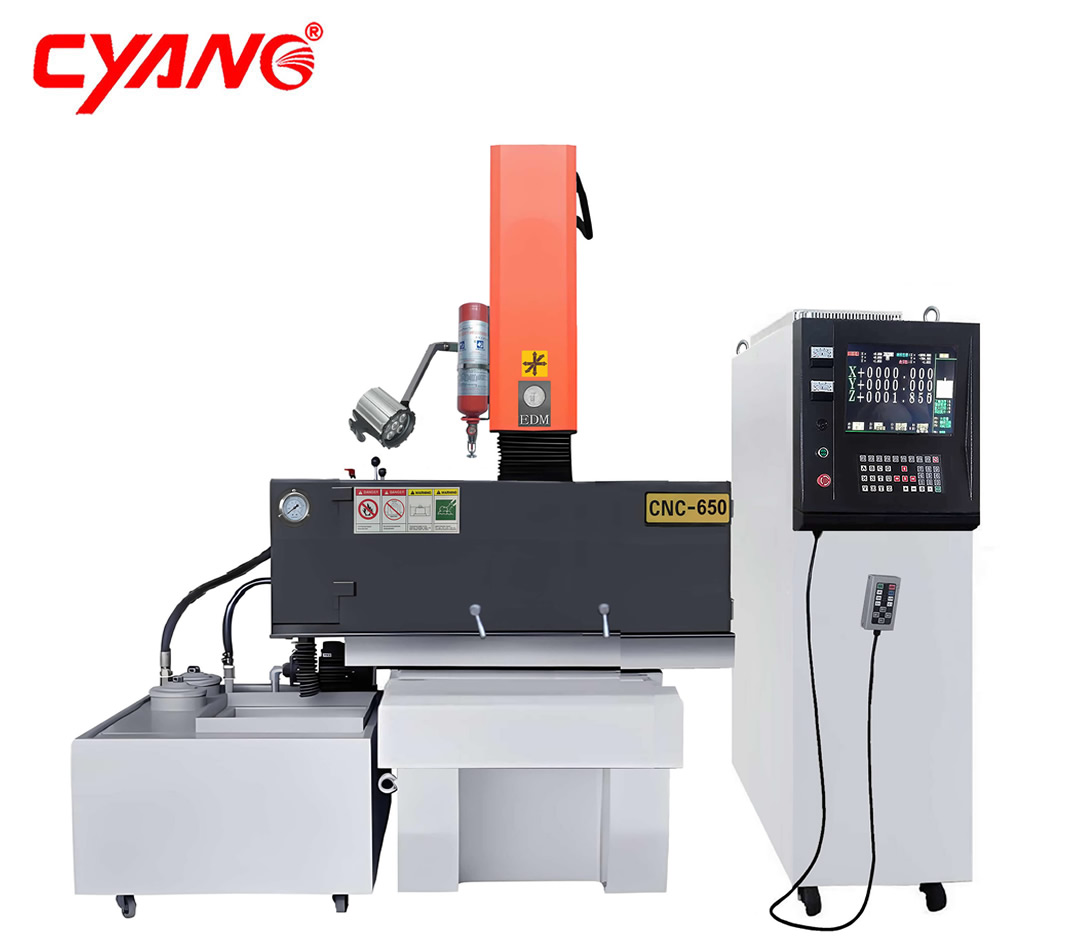

CNC电火花成型机
发布时间:2019-03-15浏览次数:302

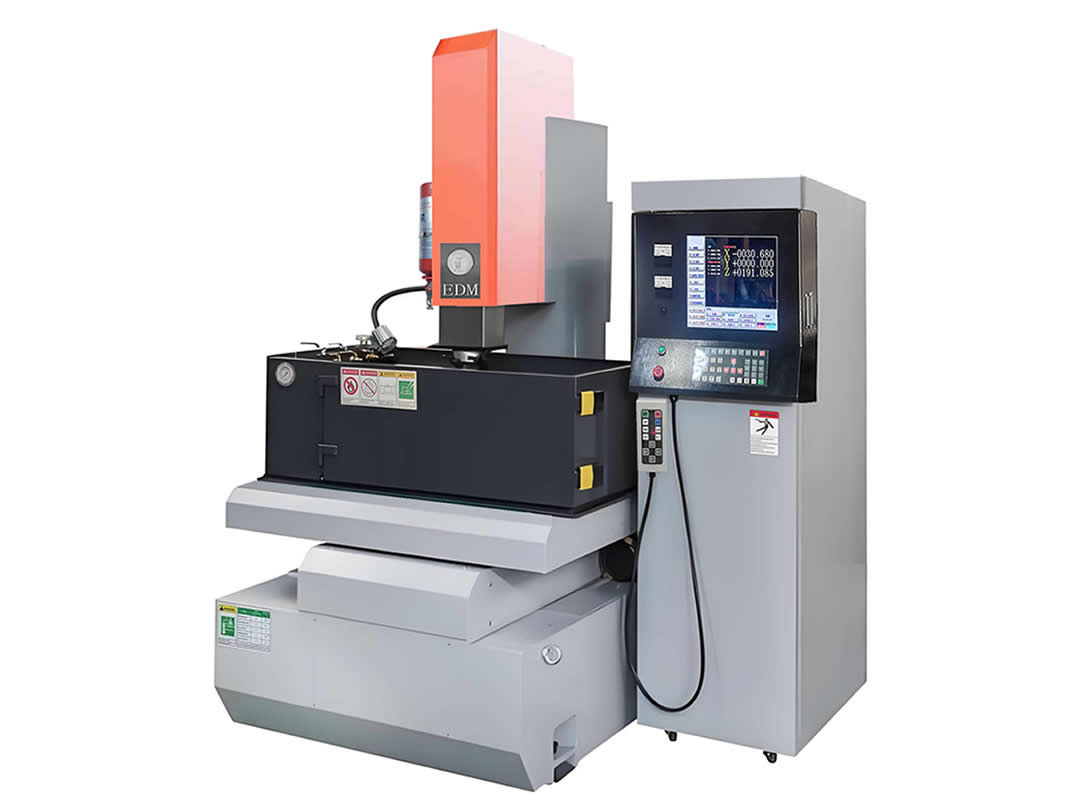

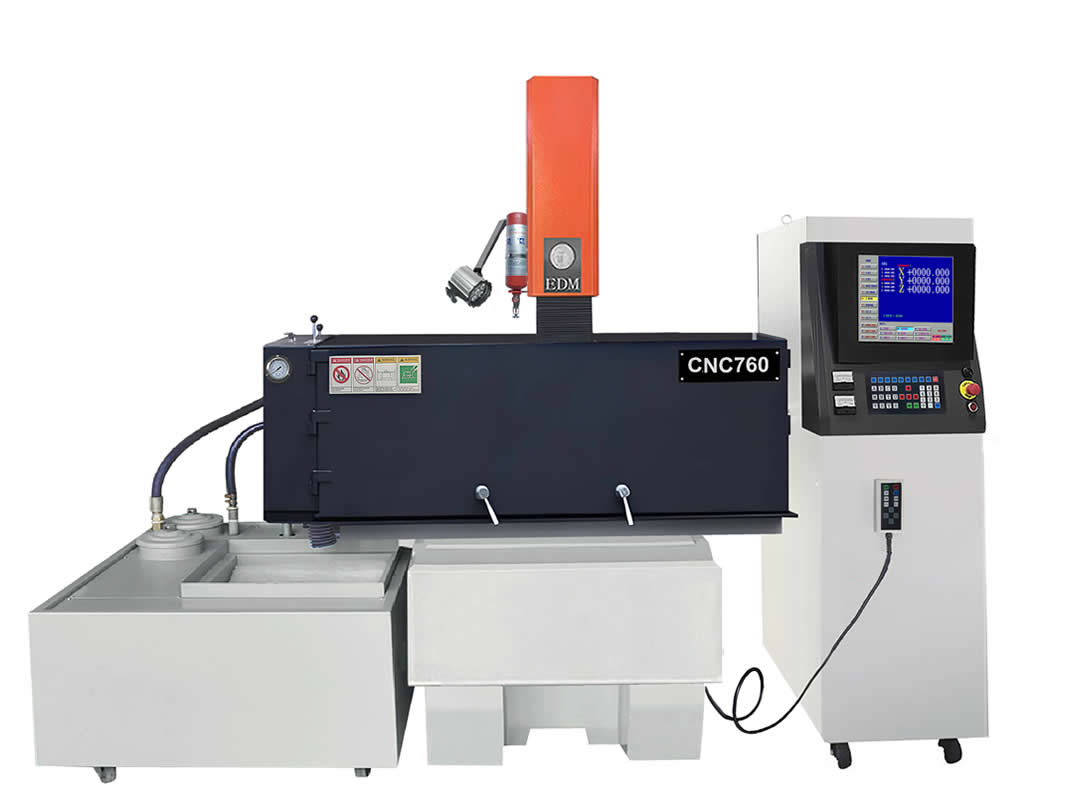

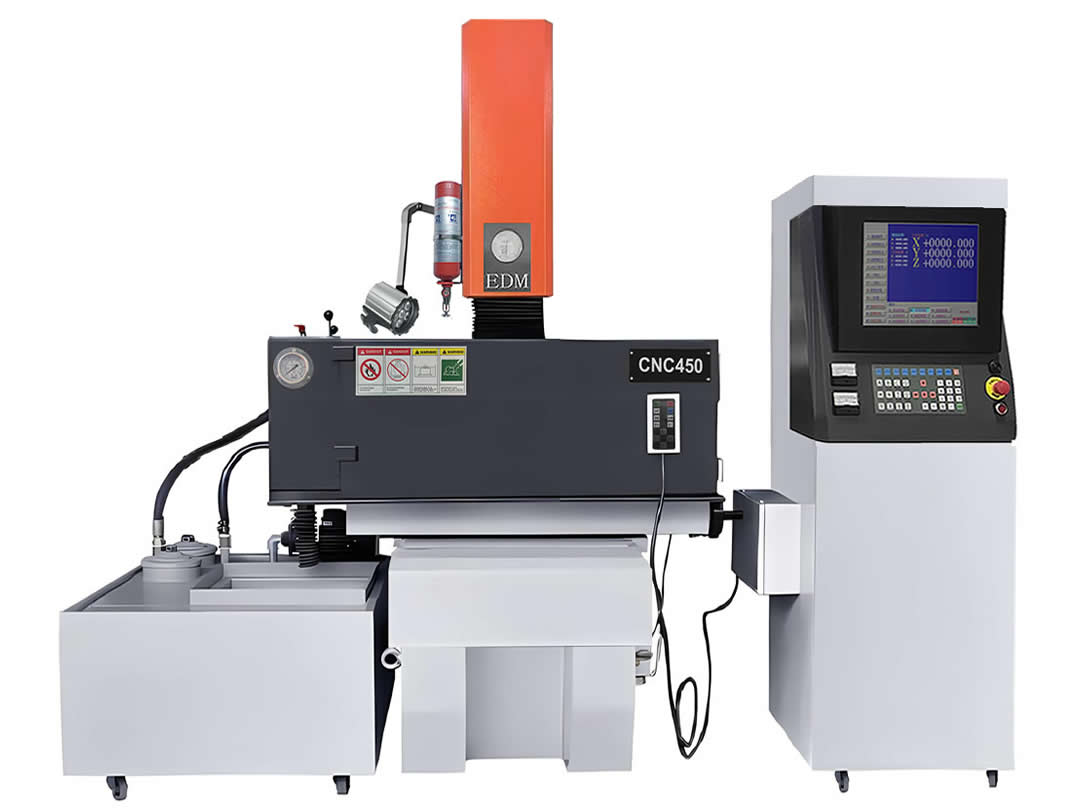

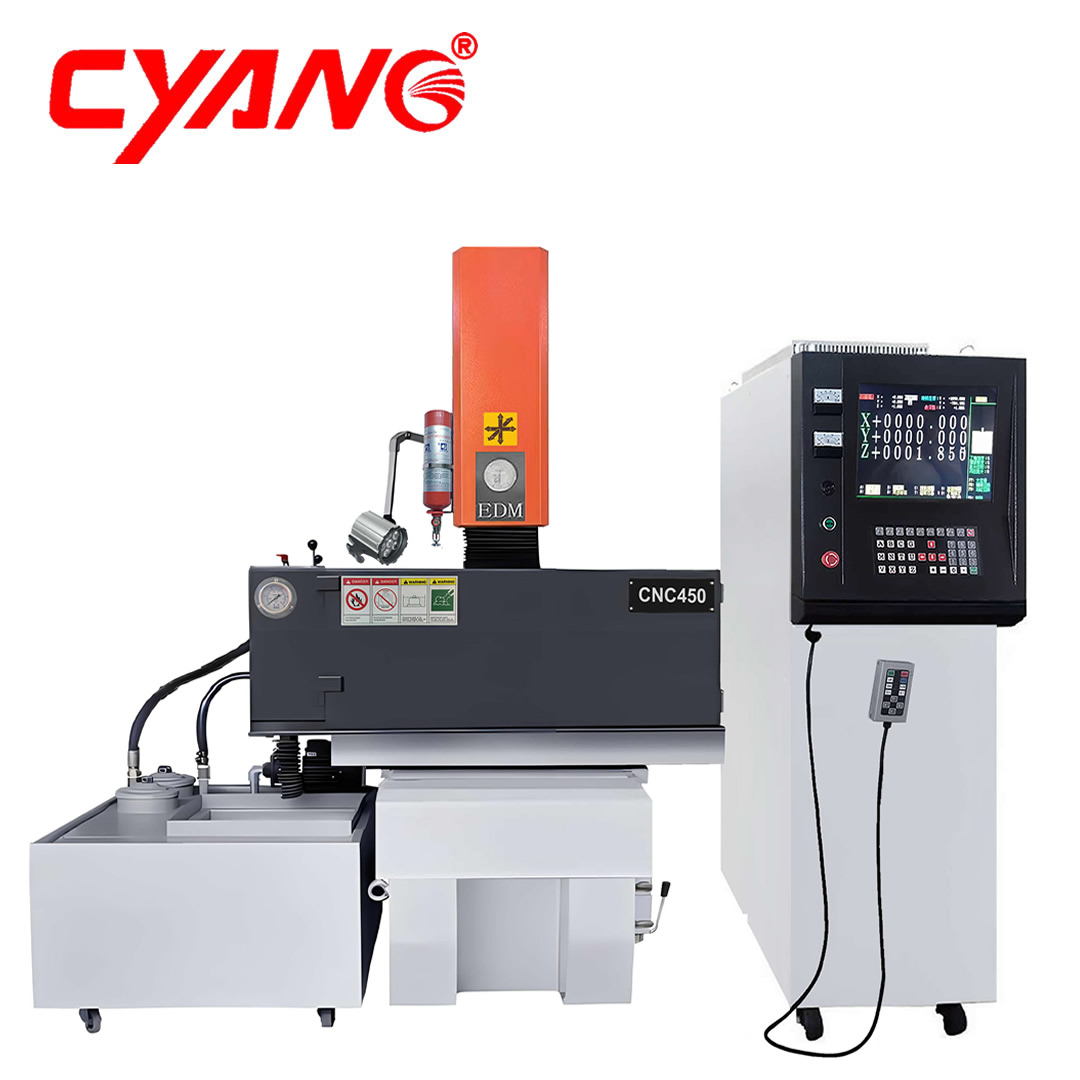

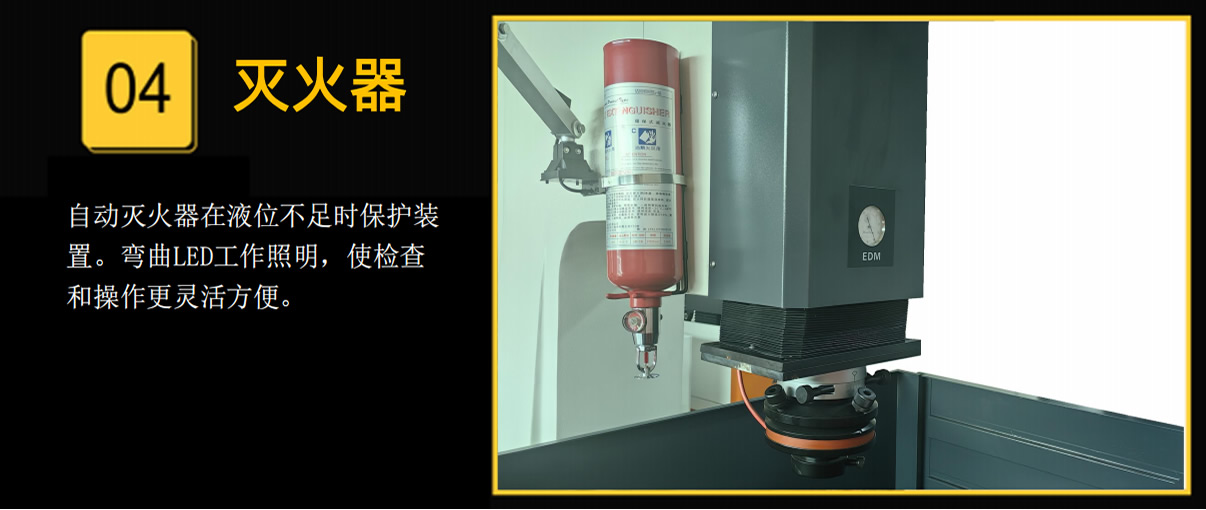

CNC火花机床结构特点

● 单立柱机床主机采用有限元技术分析,床身采用整体T型设计,低而宽的床身,工作台移动范围在床身铸件之内,最大限度保证几何精度和机床部件无变形。“十字”工作台结构,减少XY轴移动的起伏误差和偏转误差,实现数控轴全行程运动的稳定性。

● 单立柱主轴的高刚性设计,主轴配重尽量减少悬臂现象的发生,确保维持稳定的高精度、高响应,又利于主轴的高速平稳抬刀运动。

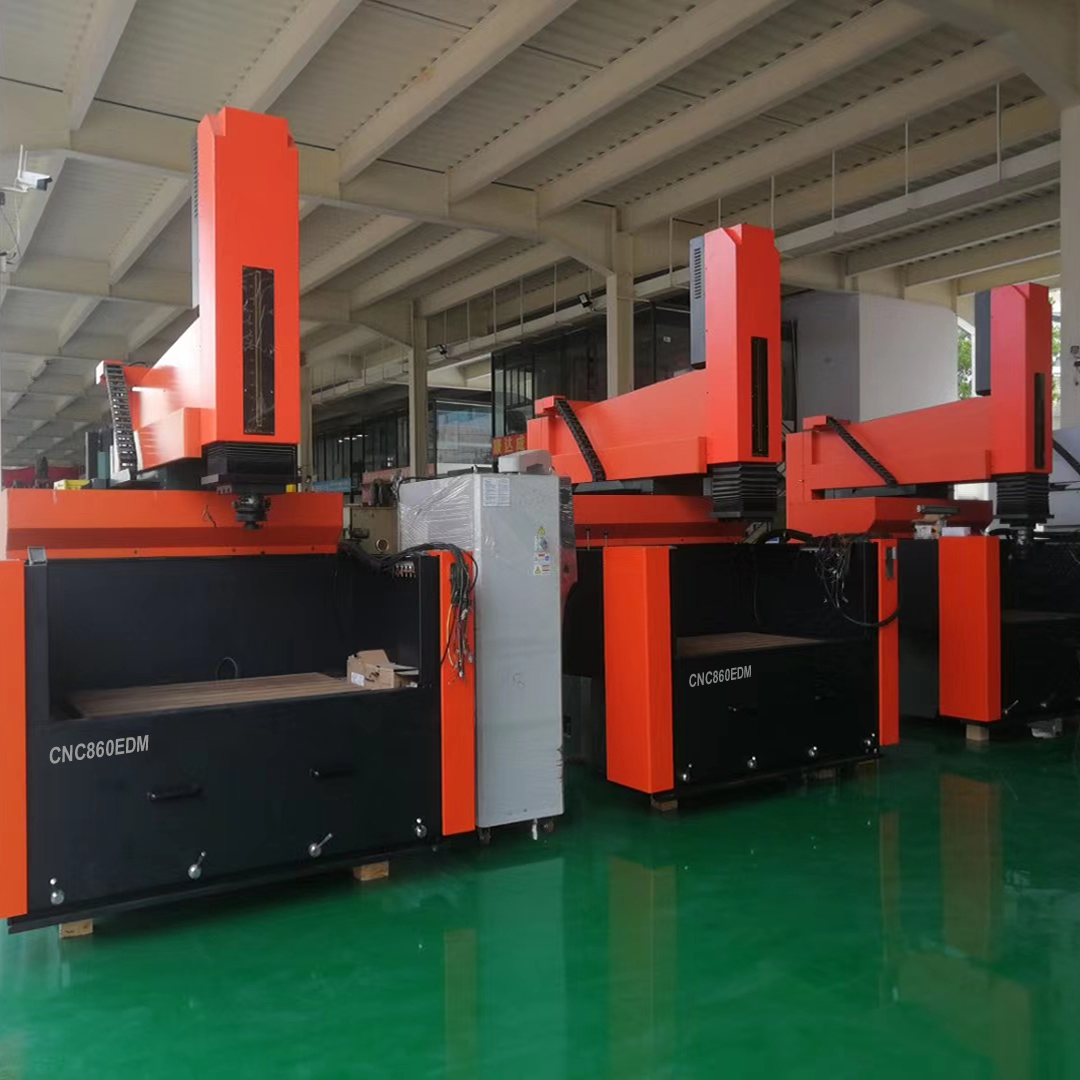

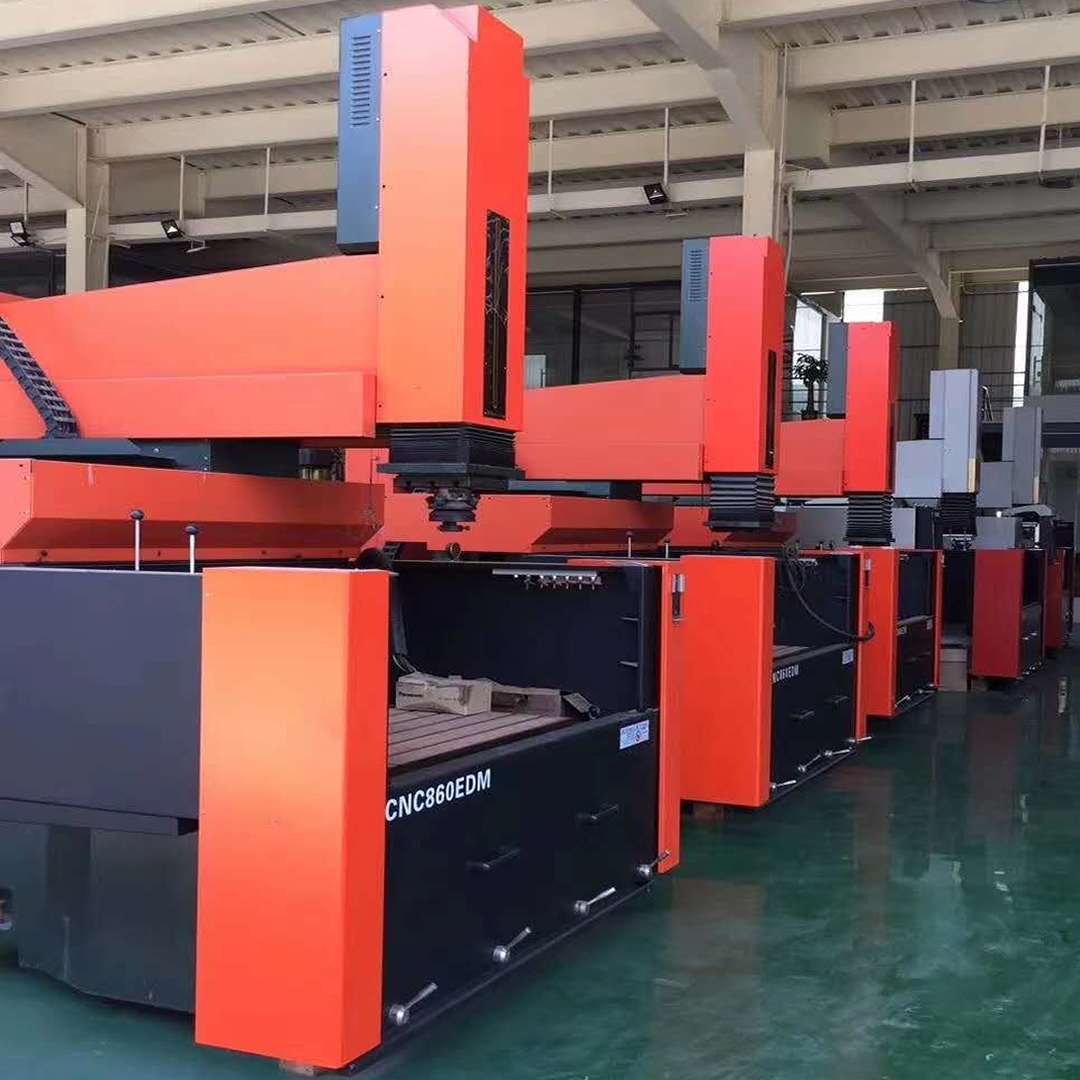

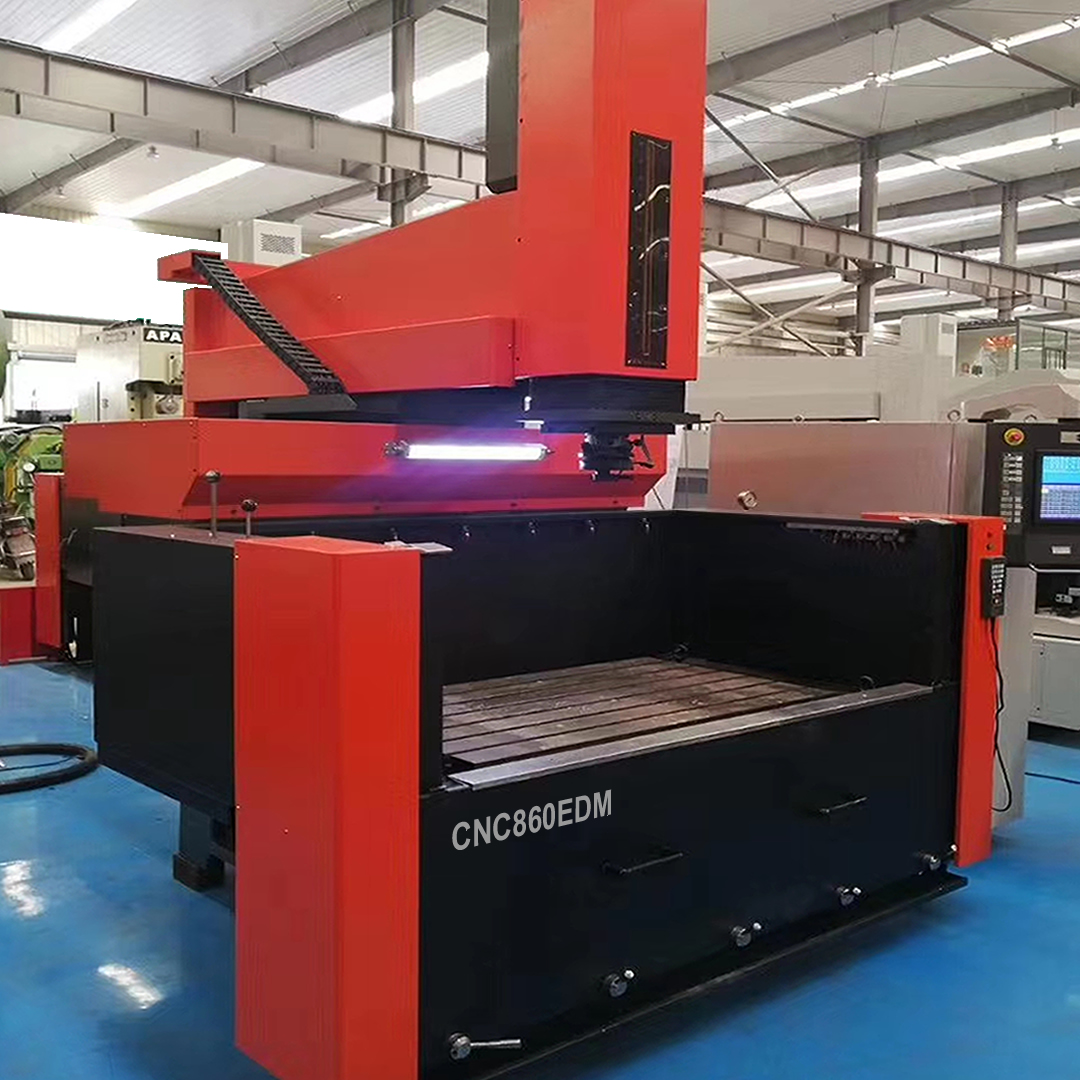

● 牛头式火花机床采用固定工作台的形式,放电加工是通过电脑控制移动电极来实现单轴或多轴联动自动加工。相对移动被加工物的放电结构,不会因工作台面荷重而影响加工精度,行程大,更适合大、中型模具的加工

● 牛头式火花机床X、Y轴移动采用滑枕式结构,高精密直线滚动导轨和滚珠丝杆传动,加工轴摩擦系数小,刚性好,运动反应更为灵敏,可实现高速加工;

● 主轴有二条精密滚动导轨支承,滚珠丝杆驱动,直流伺服电机控制,具有高动态精度控制和免维护性能;

● 主轴杆为双螺母预加载型,保证无反向间隙,驱动矩小,微量进给准确可靠,直流伺服系统配上相应的控制系统,实现自适应控制加工;

● 齿型皮带采用无间隙同步带,传动比准确,位置精度高,平稳性好。整个主轴系统具备了高灵敏度,无爬行,主轴抗扭性好,直线精度高,承载能力大,刚度高的综合优点;

● 主轴下部装有一个带T型槽的电极连接板,电极连接板与主轴是绝缘的,它可以直接装夹大型电极,也可以装上各种工具以满足小电极装夹的需要;

● 工作液槽采用向下拉的手控门设计,节省操作空间,集中润滑系统设计,有利于机床的维护和保养;


CNC系统主要功能

● 具10组自动细加工功能,能够实现X、Y、Z三轴自动靠模,具有点对点之自动移位功能。

● 提供5组摇动功能设定,同一模具可设定5种不同之摇动方式。

● 具有电极消耗自动补正能力,在多孔加工时,可预设电级损耗量。计算机将自动补偿深度,使每孔深度一致。

● 具有自动靠模及中心点寻找功能, 提供更快速之校正功能。

● 机械原点自动归零功能,加工中途停电时,计算机可自动找机械原点

● 放电条件自动调整, 于放电不稳定时, 计算机自行修改放电点率及上作时间,跳升高度待稳定后,放电条件自动恢复。

● 可做二轴六向侧放,多孔加工、圆、方扩孔、45度清角加工,任意角度放射扩孔、平面扩孔、三轴螺旋加工。

● 自动防积碳侦测功能、遇积碳加工不稳定时,计算机自动调整各加工参数。

● 具有镜面加工电路,能真正蚀出镜面效果。

● 可做模拟加工、测试编程之正确性。


 型号Mode

规格Mechanical l

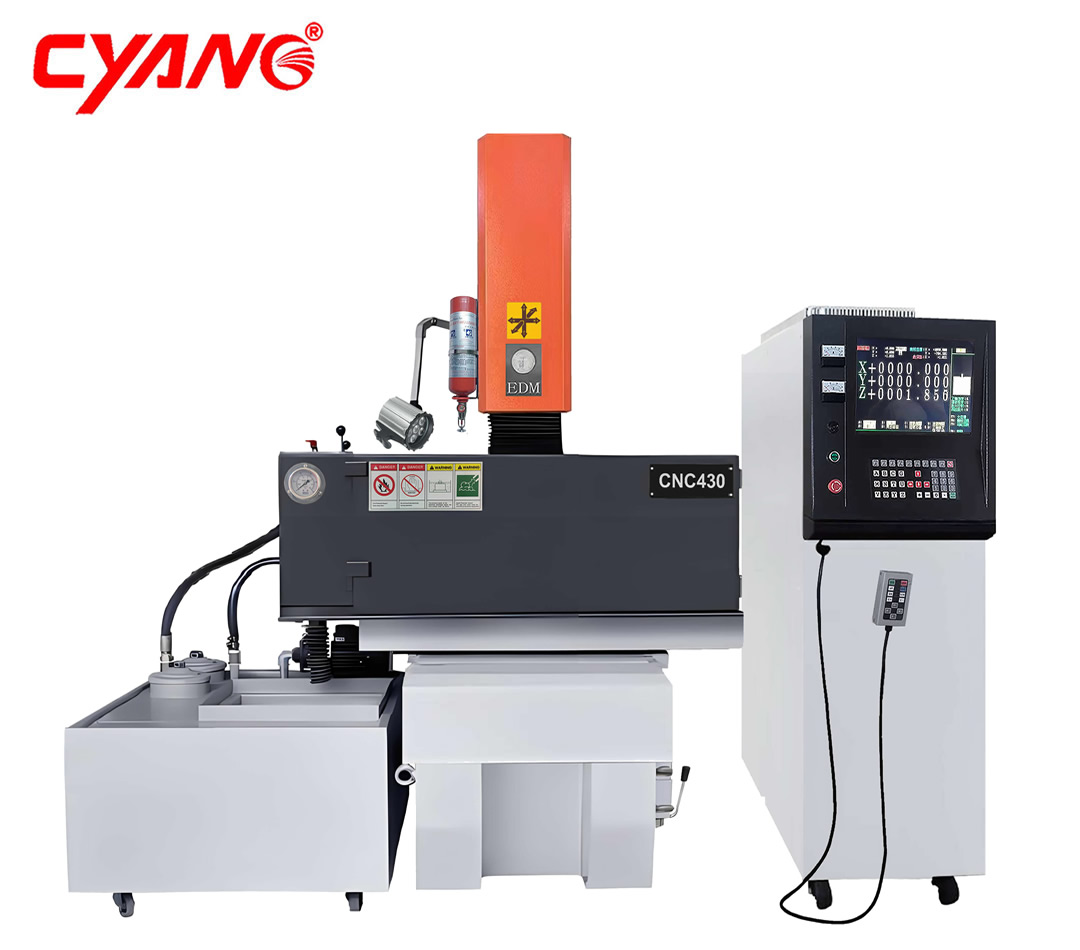

CNC430

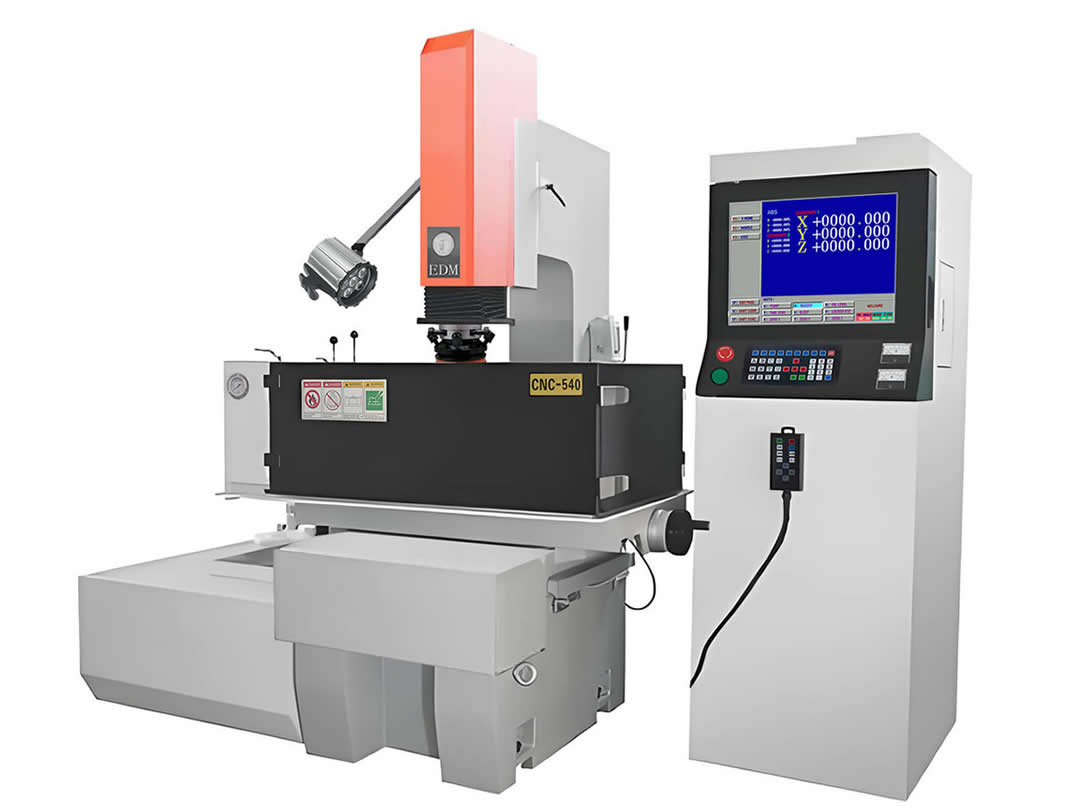

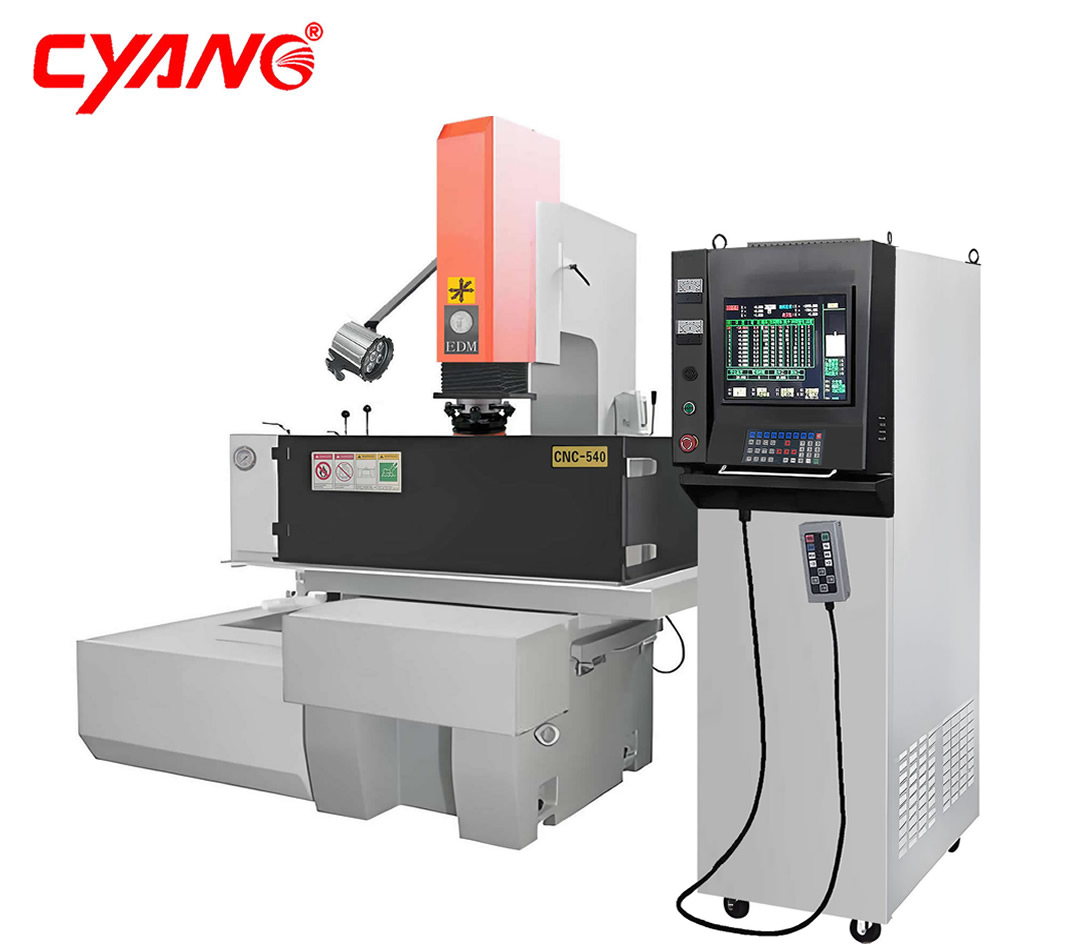

CNC540

CNC850

CNC1060

CNC1260

CNC1470

工作槽(长*宽*高)

Work tank(L*W*H)

1130*730*450mm

1370*720*450mm

1650*1100*600mm

2000*1300*700mm

2000*1300*700mm

2250*1300*650mm

台面规格

Table specifications

700*400mm

850*450mm

1000*600mm

1250*800mm

1250*800mm

1500*900mm

工作行程Working stroke

400*300*300mm

500*400*300mm

800*500*400mm

1000*600*450mm

1200*600*4500mm

1400*700*500mm

主轴高低点Spindle height

320-620mm

390-690mm

500-900mm

550-1000mm

550-1000mm

600-1150mm

最大电极重量The maximum weight of the electrode

120kgs

150kgs

200 kgs

300 kgs

300 kgs

400 kgs

最大工作物载重Maxium working load

1500kgs

1800kgs

3000kgs

3500 kgs

3500 kgs

5000 kgs

机械总重Machine weight

1800kgs

2500kgs

4500 kgs

5500 kgs

5500 kgs

8000 kgs

型号Mode

规格Mechanical l

CNC1680单双

CNC1880单双

CNC2110单双

CNC2510单双

CNC1680单双

工作槽(长*宽*高)

Work tank(L*W*H)

2550*1500*560mm

3000*1500*650mm

3500*1800*650mm

3800*1800*650mm

4500*1800*650mm

台面规格

Table specifications

1700*1000mm

2000*1000mm

2500*1200mm

2700*1200mm

3200*1200mm

工作行程Working stroke

1600*800*500mm

1800*800*600mm

2300*900*600mm

2500*900*600mm

3000*900*600mm

主轴高低点Spindle height

1100*800*500mm

1200*800*600mm

1450*900*600mm

1750*900*600mm

2400*900*600mm

最大电极重量The maximum weight of the electrode

400kgs

400kgs

450kgs

450 kgs

450 kgs

最大工作物载重Maxium working load

6000kgs

6500kgs

8000kgs

10000kgs

15000kgs

机械总重Machine weight

9000/12000kgs

13000/15000kgs

15000/17000kgs

17500/19500kgs

23000/25000kgs


电源箱规格Power box specificationts

规格Specificatiton

ZNC电源箱规格

Cnc电源箱规格

控制方式、轴数Control mode,number ofaxles

数值控制闭回路,单轴(Z轴)

数值控制回路,三轴(XYZ轴)

X.Y.Z最小设定尺寸X.Y.Z Minimun set size

0.005mm  (0.001mm)

0.005mm  (0.001mm)

X.Y.Z最大设定尺寸X.Y.Z Maximun set size

9999.995mm(9999.9999mm)

9999.995mm(9999.9999mm)

坐标系统Coordinate system

增值(INE) , 绝对(ABS)

增值(INE) , 绝对(ABS)

荧屏显示Screen display

15“CRT,彩色

15“CRT,彩色

控制系统Conteol system

工业级电脑

工业级电脑

(遥控器)移位速率(Remote Control) shift rate

0.005mm(每单位)X1,X5,X10

0.005mm(每单位)X1,X5,X10

程序档案存储Program files are stored

60组

60组

最大加工电流Max Current

A

50 60 100

50 60 100

输入电力Input power

KVA

4.5 6 10

4.5 6 10

最大加工速度Max speed

mm/min

360 560 700

360 560 700

电极消耗度Degree of electrode

 consumption



%

<0.2

<0.2

最佳表面精细度Best surface

 finen

mRa



0.18

0.15

外观尺寸Dimensions

mm

860*720*1950

860*720*1950

包装尺寸Package Size

mm

900*1000*2090

900*1000*2090

净重Net weight

kgs

210

215

加工设定组数Process set number of groups

1

30

加工设定段数processing of setting the number of segments

10

10

加工方式Processing methods

向上加工,向下加工

四方、交叉、圆形、六角形、侧方

摇动方式Shake mode

XY(Z轴锁定),或XYZ三轴同动

连续加工最多孔数Continuous processing up to the number of holes

1个

100个(固定孔可重复作4000次加工)
