智能高速快走丝
发布时间:2019-03-15浏览次数:224
  • 智能高速快走丝

XY轴步进电机采用节能无阻驱动电源。具有高精度和高稳定性;

超群的“三度”加工性能,高速、高厚、高精三大指标。(最快加工效率突破300mm2/min,最高工件厚度突破1.5m,加工精度小于 0.015 mm);

 XY轴高精密滚珠丝杠、高精度硬轨,承载力大;

 手控盒操作,降低了工人的劳动强度,提高了工人的工作效率,减小了误操作机会;

 大锥度单边30度切割、UV桁架式大摇摆结构,保证加工大锥度和异型零件的精度;

 工作台防护罩采用可折合式结构,造型优美,操作方便,具有防尘,防压,防腐蚀,防受损,环保,为机床提供实用性保护的同时,也为机床增加更多视觉上的美感,使机床的整体价值得到提;

 智能高速高频脉冲电源,不仅仅实现了切割速度和表面粗糙度的兼顾,同时保证了在极速切割的条件下的稳定加工;

 使用环保工作液,喷流均匀,废液符合国家二级排放标准;

 windows操作平台,充分发挥Windows操作系统的优势,可以快速浏览和查找所需的文件。CAD绘图软件,实现了CAD/CAM一体化。软件使用简单,会AutoCAD即会使用。且支持多种线切割软件生成的3B代码、G 代码等加工代码,扩大了操作工使用对象。开创线切割易用时代!

       特高效率——工件厚度在60-200mm的正常加工效率在150-250平方毫米/分钟;最高加工效率可达300平方毫米/分钟;

         大电流——5A大电流长时间加工工件,最大加工电流可达8A;

         超低钼丝损耗——5A大电流加工时的钼丝损耗为10万—12万平方毫米丝损1丝;钼丝连续加工时间可达60小时以上;

         超集成——整个控制柜按集成化设计,便于维修和有效的降低故障率;

         超高厚度——最高加工厚度突破1.5米;

         大锥度——最大加工锥度90度;

         低故障率——控制柜内部采用隔离式设计,操作面板采用按键式设计,且经高温48小时老化工艺,极大降低了故障率;

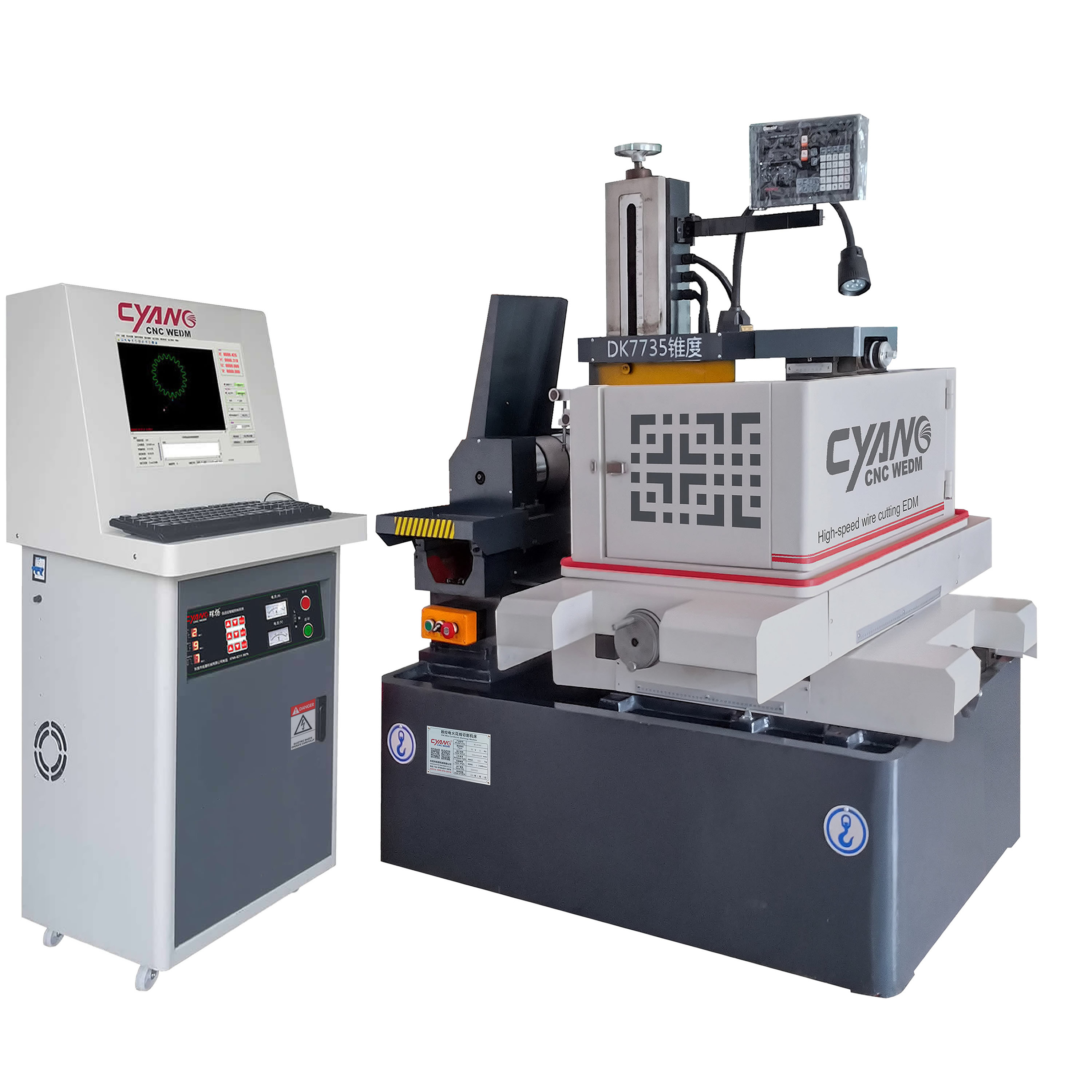

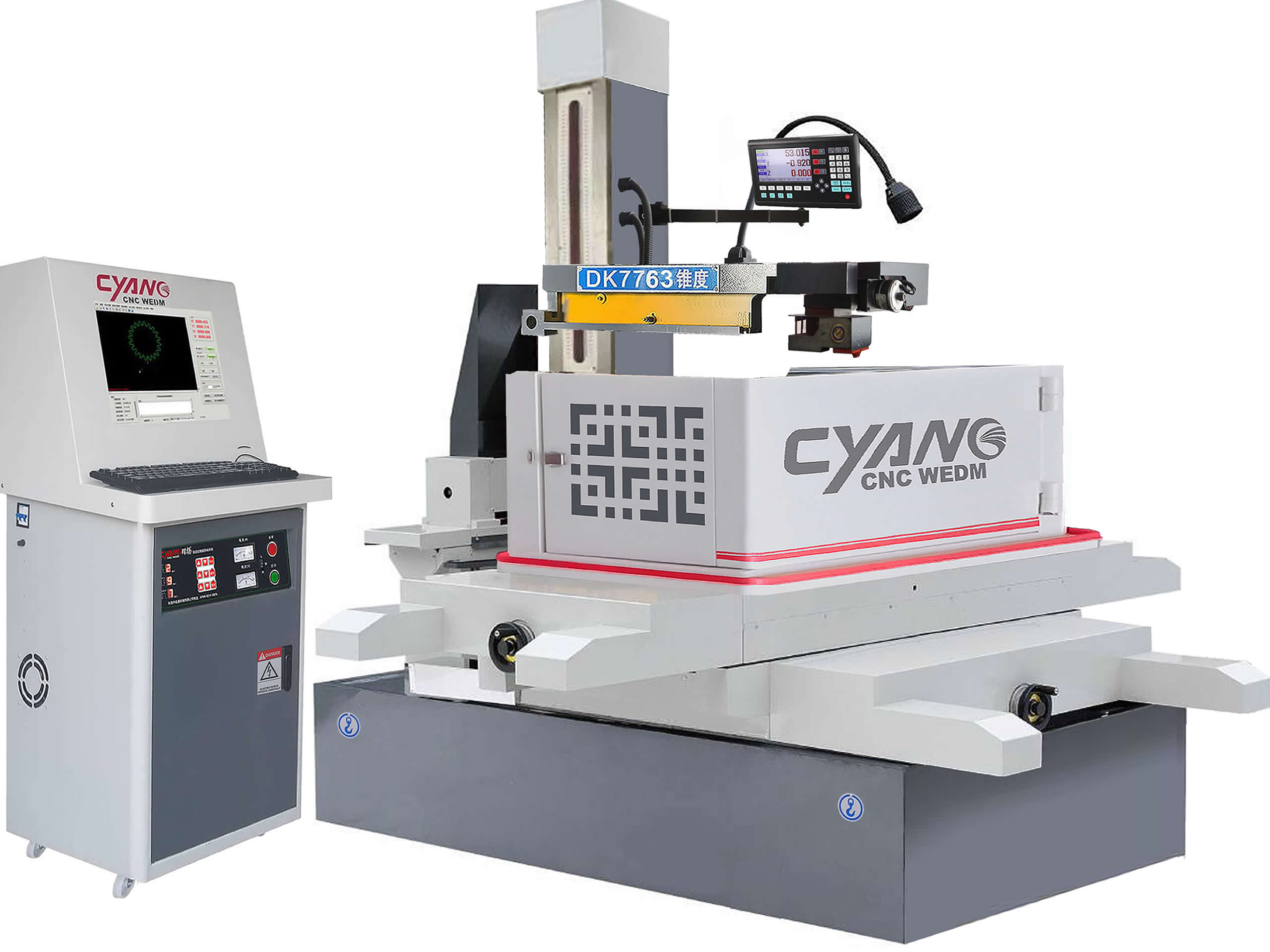

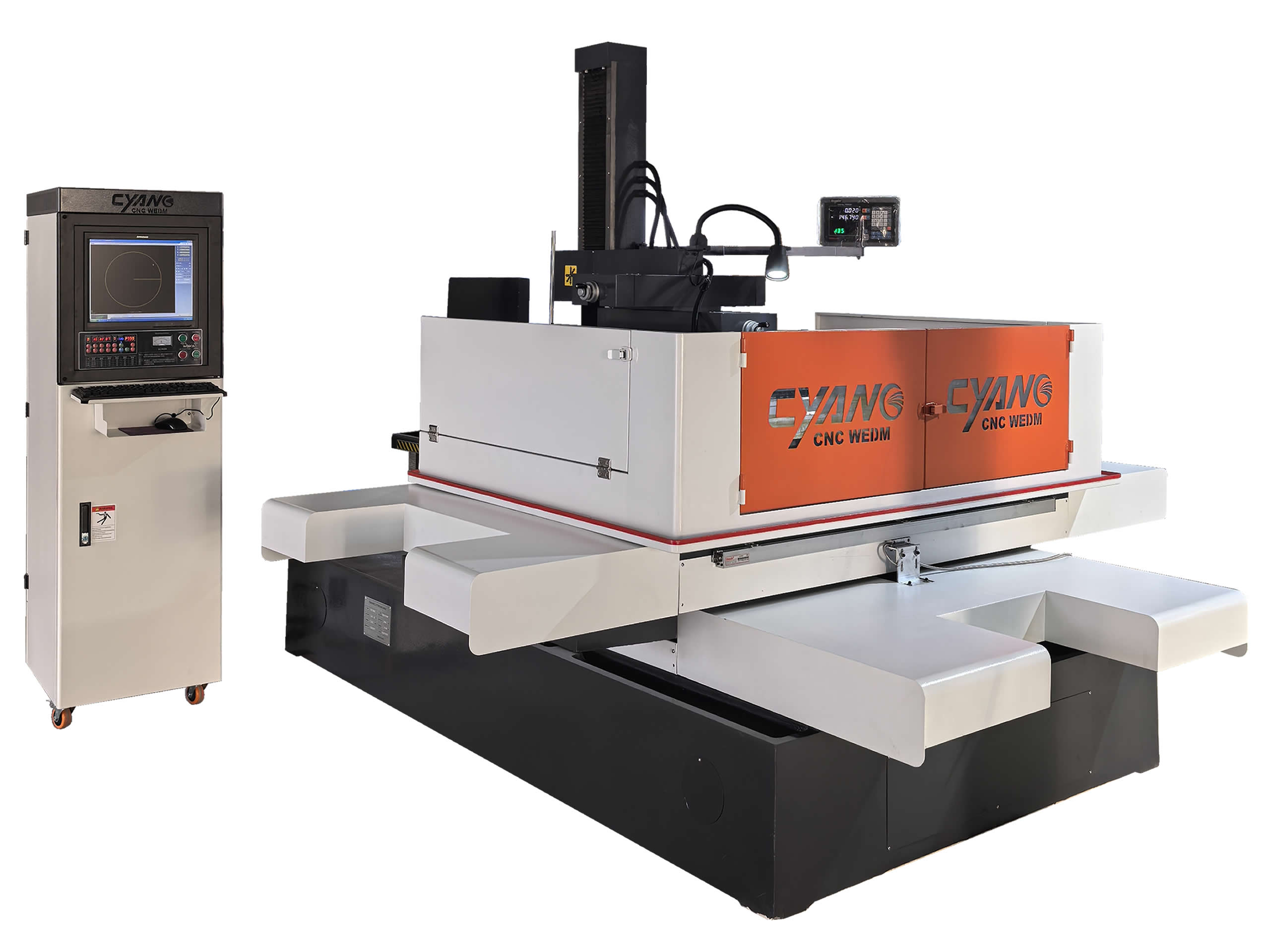

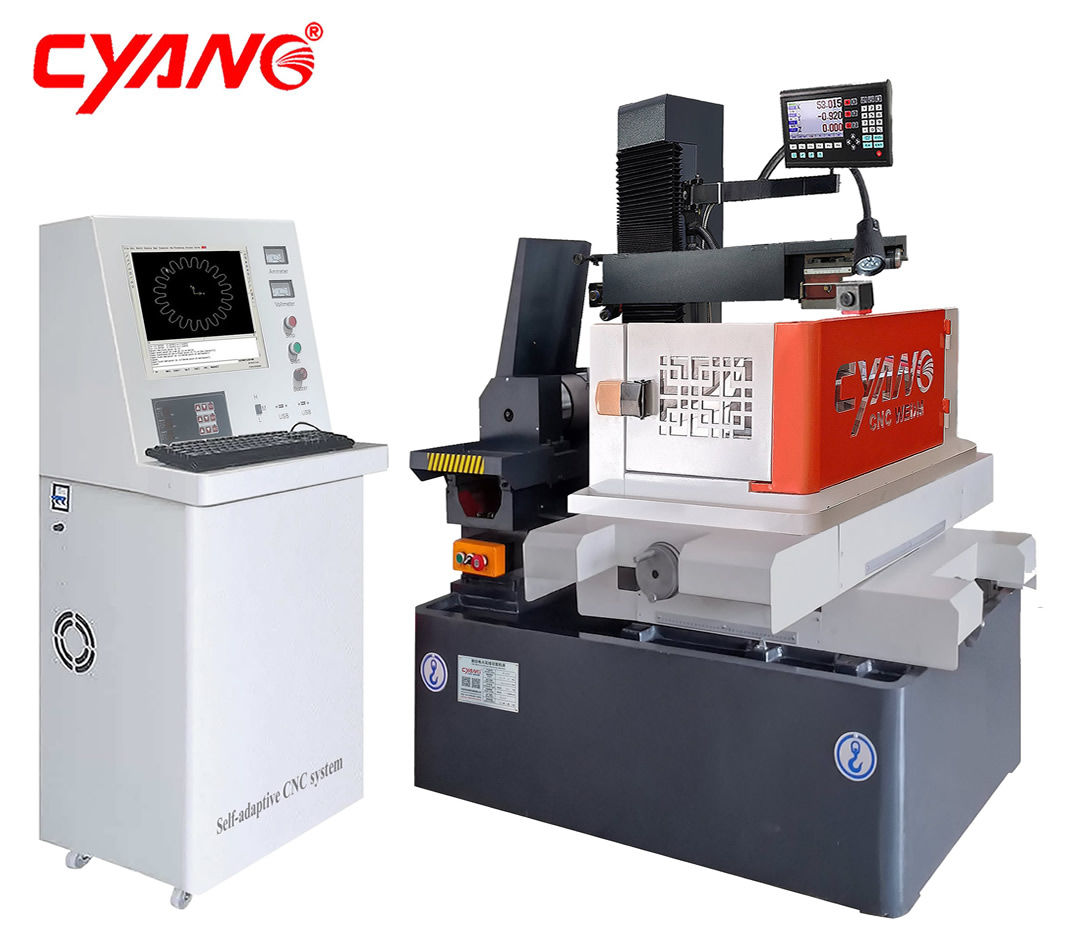

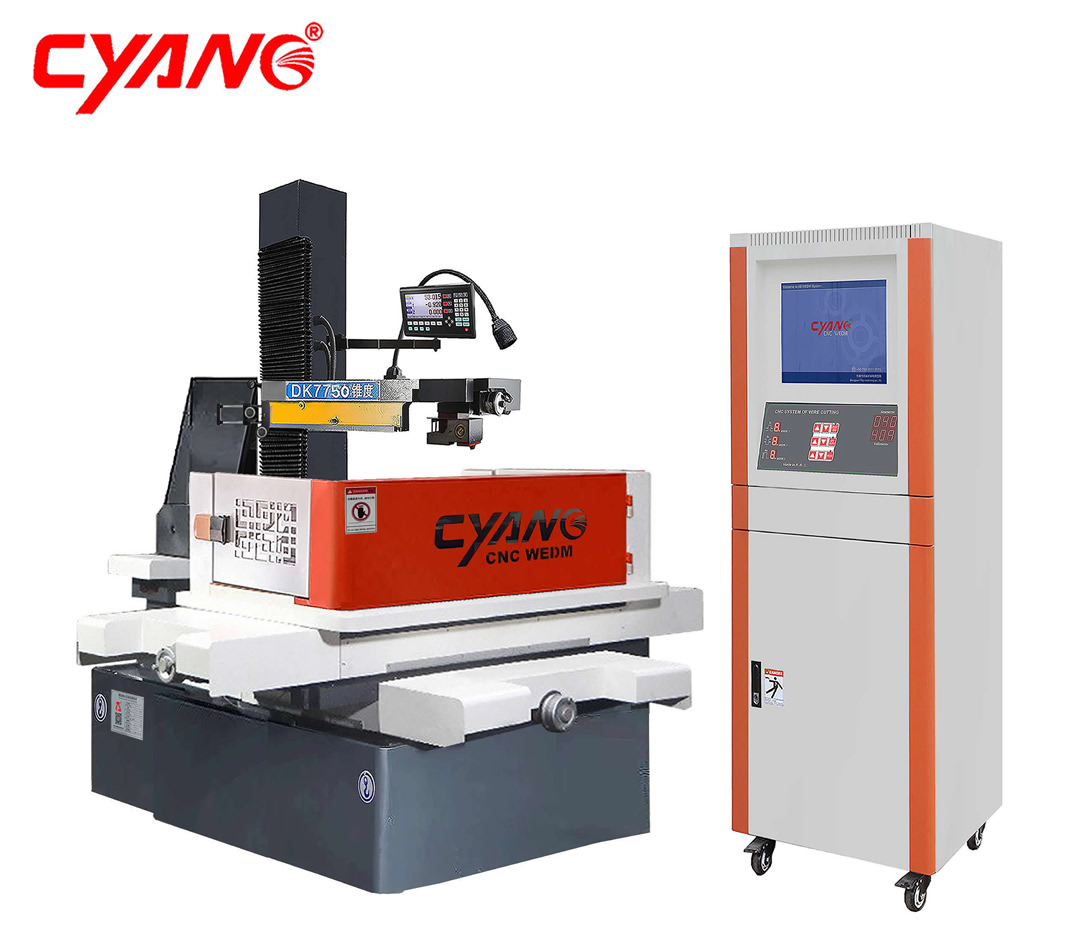

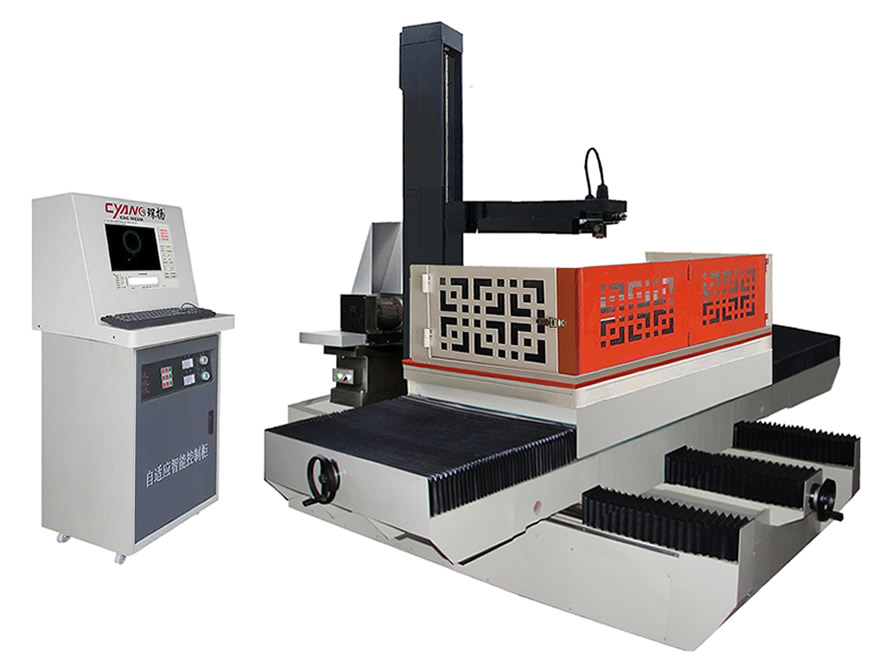

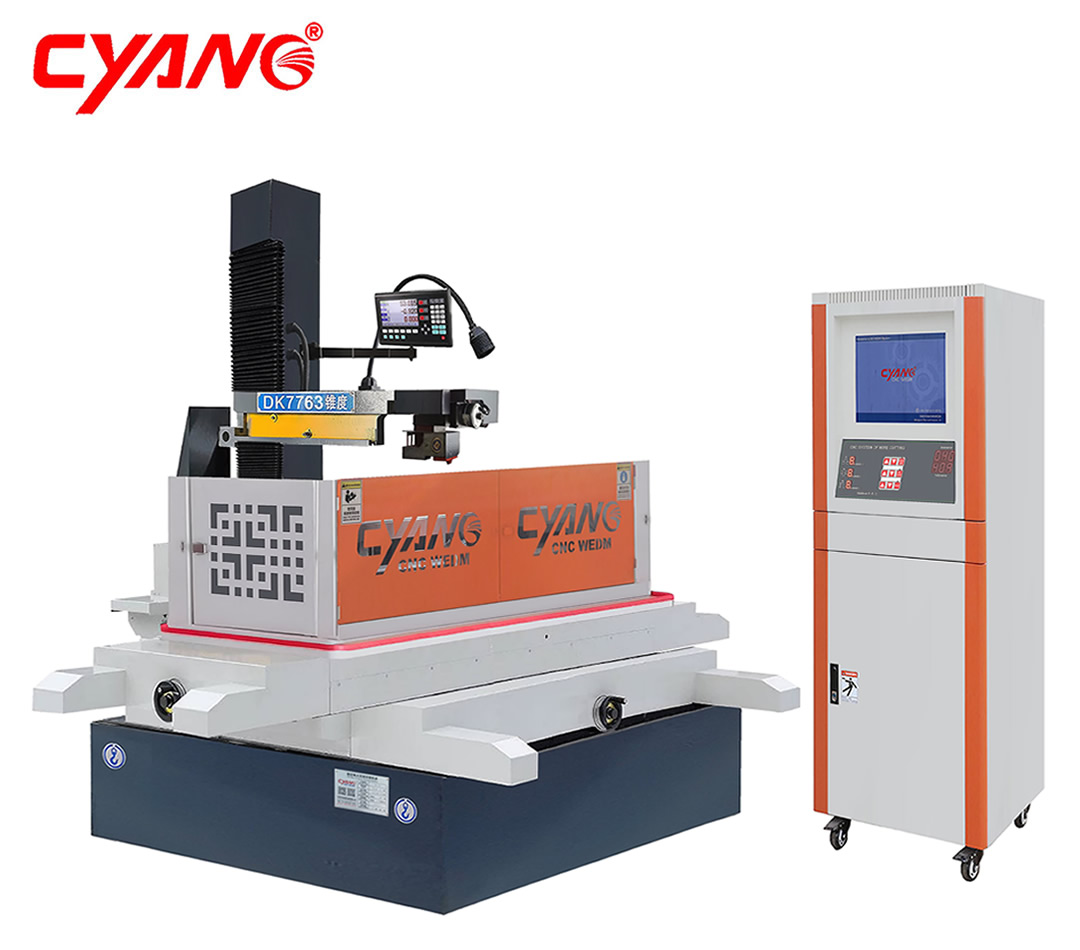

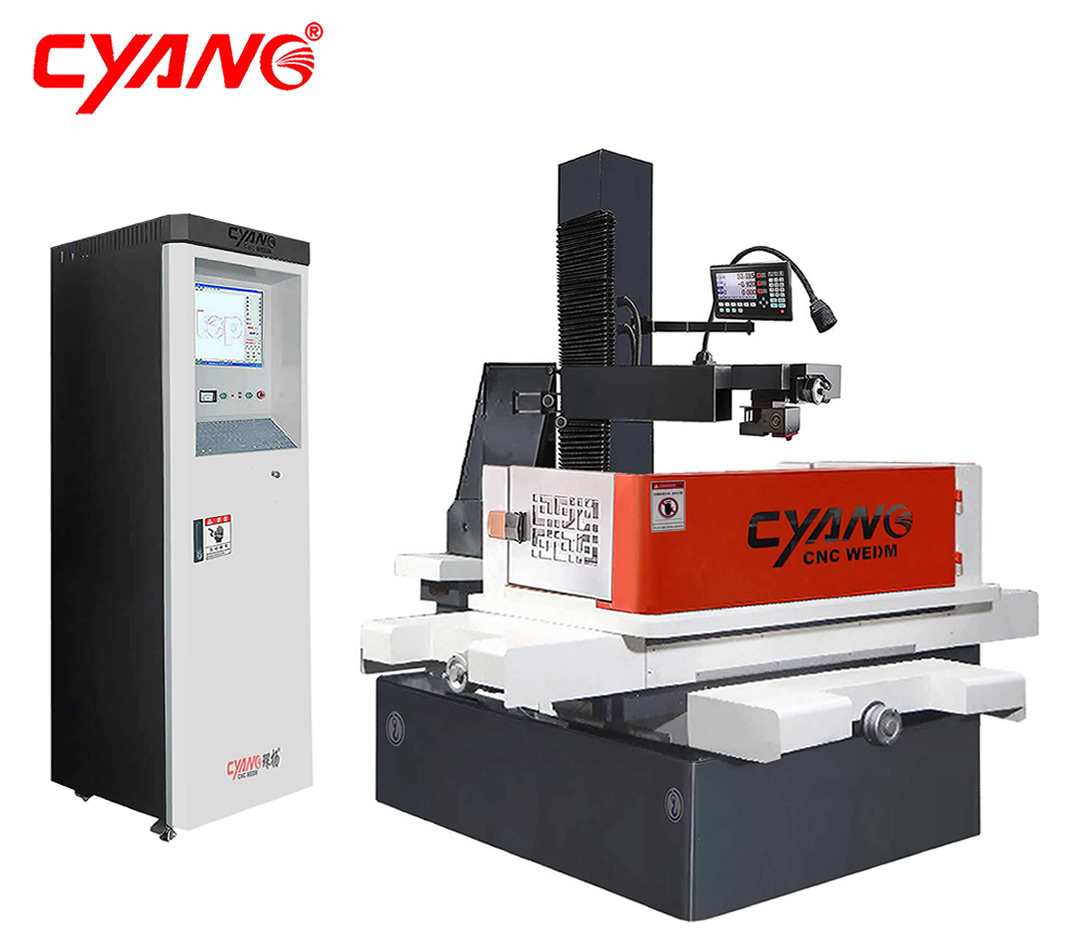

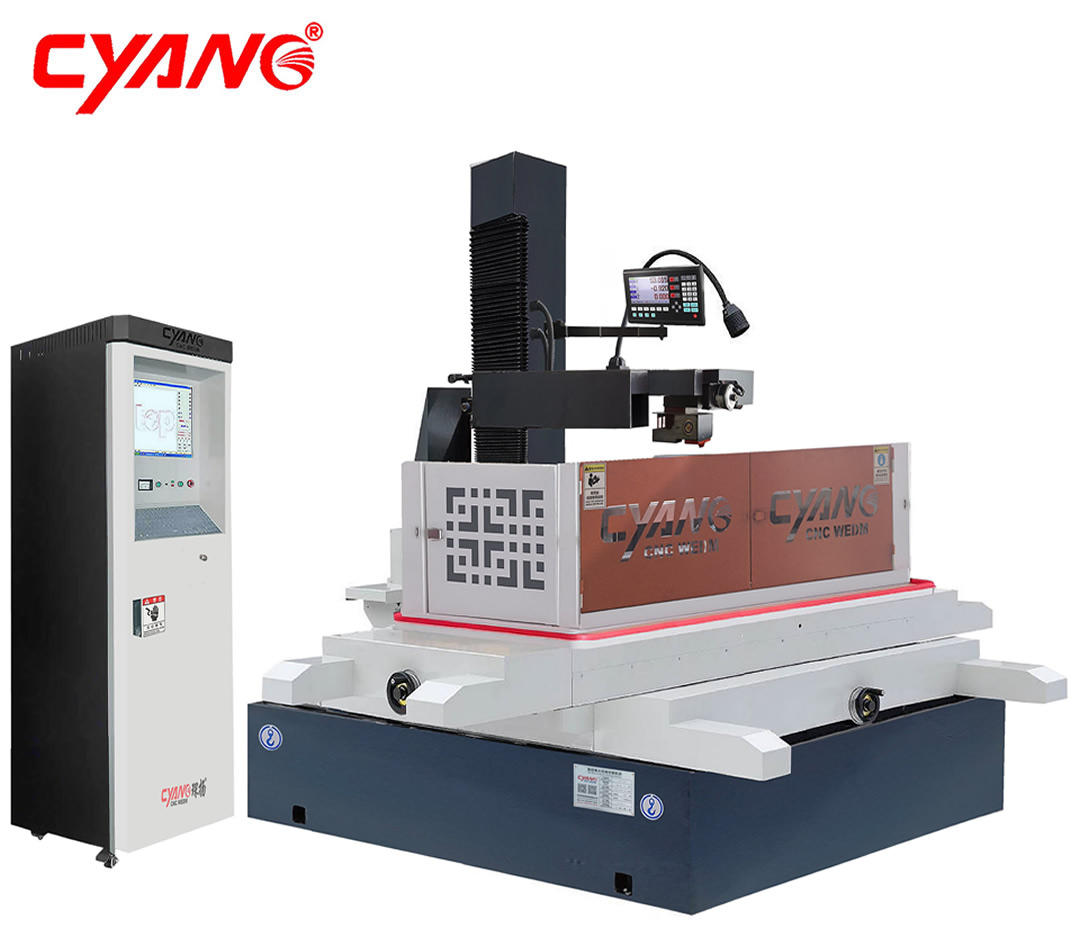

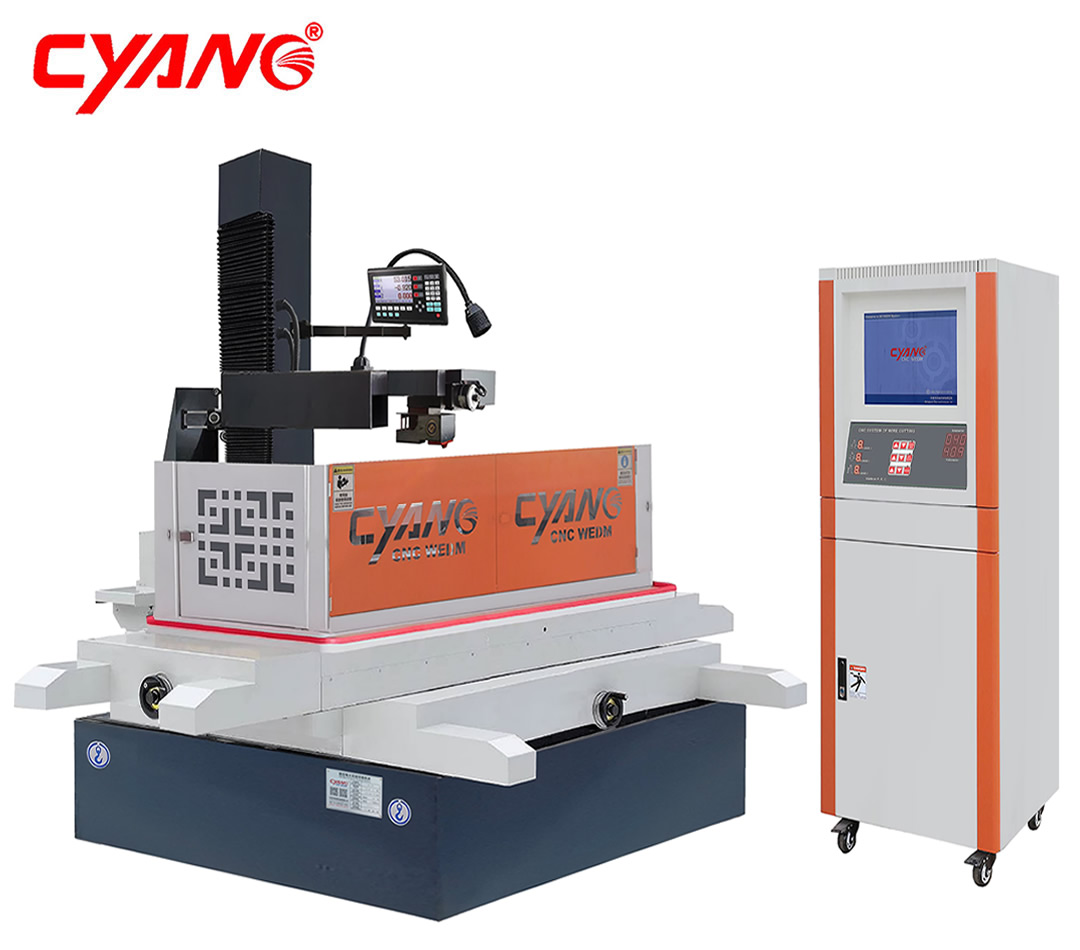

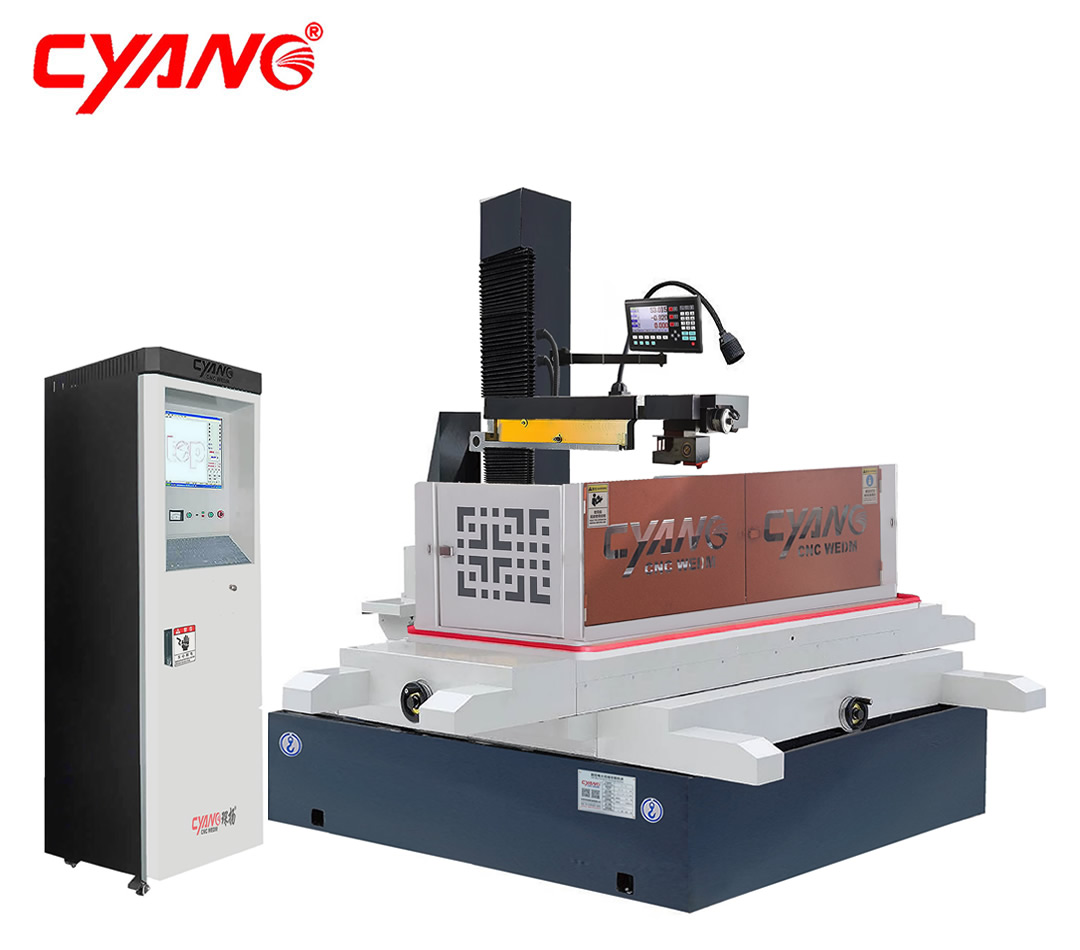

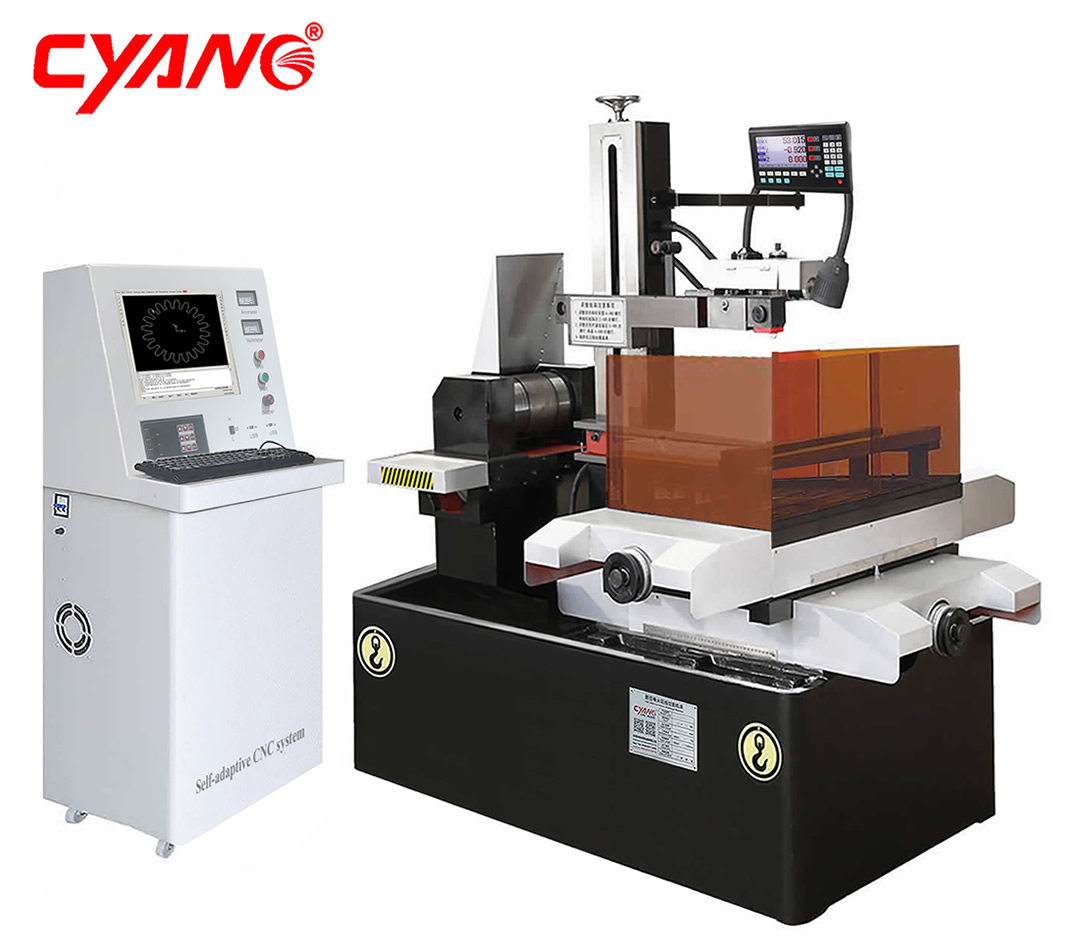

CNC High Speed Wire Cut EDM / 数控快走丝电火花线切割机床

参数

单位

型号

DK7732/35

DK7740/45

DK7750/55

DK7763

X、Y行程

mm

450×320

500×350

550 x   450

650 x   450

650 x 550

 800 x 550

800 x 630

1000 x 650

Z行程

mm

400~1000

U、V行程

mm

60-120

最大加工锥度

°/mm

0-30°/100

电极丝直径

mm

0.16—0.22

电极丝张力

N

10 - 30

电极丝速度

mm/s

1000 - 12000

最大加工效率

mm²/min

300

最佳表面光洁度

µm(Ra)

2.5

定位精度

mm

0.02/300

重复定位精度

mm

0.01

综合加工精度

mm

0.015

主机尺寸 (长×宽×高)

mm

1650×1380×1700

1700×1520×1700

1850×1580×1700

2050×1720×2000

控制电箱尺寸 (长×宽×高)

mm

580×560×1400

580×560×1400

580×560×1400

580×560×1400

总重量(主机+控制电箱)

kg

1650

1850

2250

2650

工作台

XY工作台驱动


步进马达驱动

工作液槽尺寸(长×宽×高)

mm

860×630×400

1010×700×400

1150×760×450

1250×820×450

工作台尺寸 (长×宽)

mm

720×520

820×620

920×680

1120×720

最大工件尺寸

mm

720×550×400

850×650×400

950×720×400/800

1150×750×400/1000

最大工件重量

kg

500

800

1000

1500

动力源

标准电源

----

3×380V ±10%   ,50/60Hz 3.5KVA

其它电压

----

200V / 415V

环境条件

----

15-30℃   / 40-80%

水箱

过滤精度

μm

10

水箱容积

L

120L870×470×320mm)

数控系统

硬件配置

----

17″液晶

通讯接口

----

RS232, NIC ,USB

控制轴数

----

4轴联动5轴控制

ISO代码

----

4轴合成上下异形、G代码程序

单脉冲进给精度

mm

0.001

界面语言

----

英文-中文

操作系统

----

Windows

编程软件

----

X8(可选HL/HF/Autocut等)

控制软件

----

X8

尺寸单位

----

公制-英制
