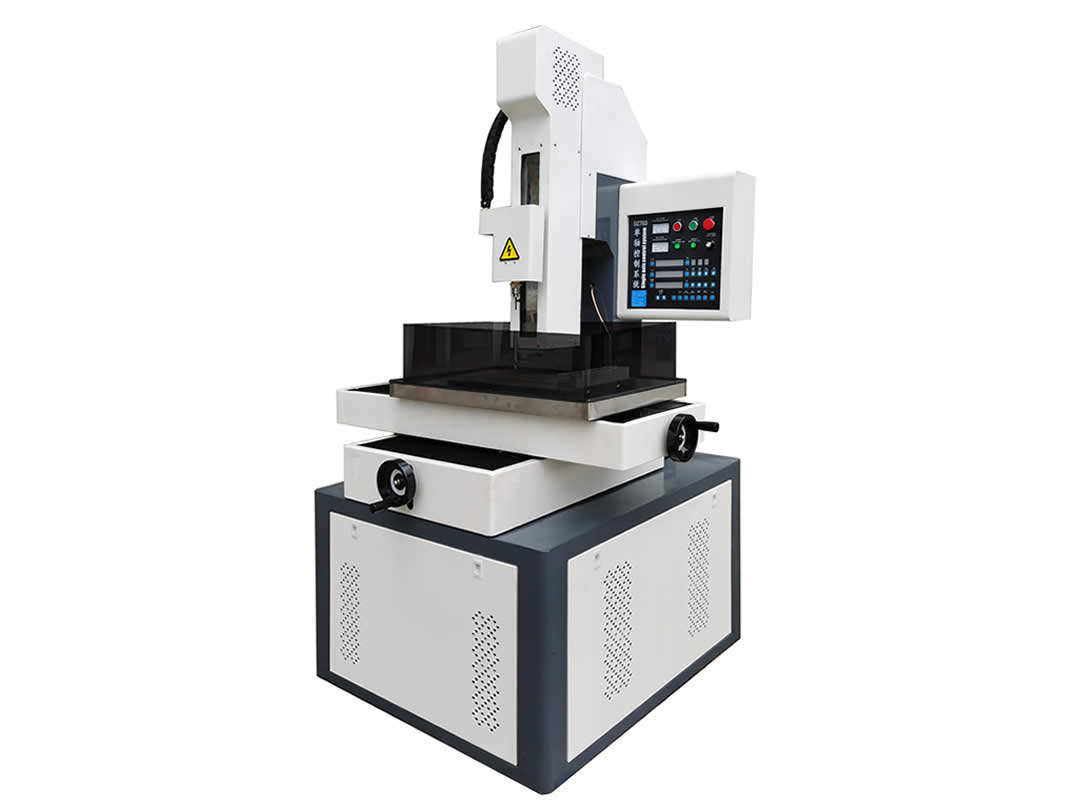

电火花高速穿孔机
发布时间:2019-03-15浏览次数:487
  • 0.15mm微小孔机

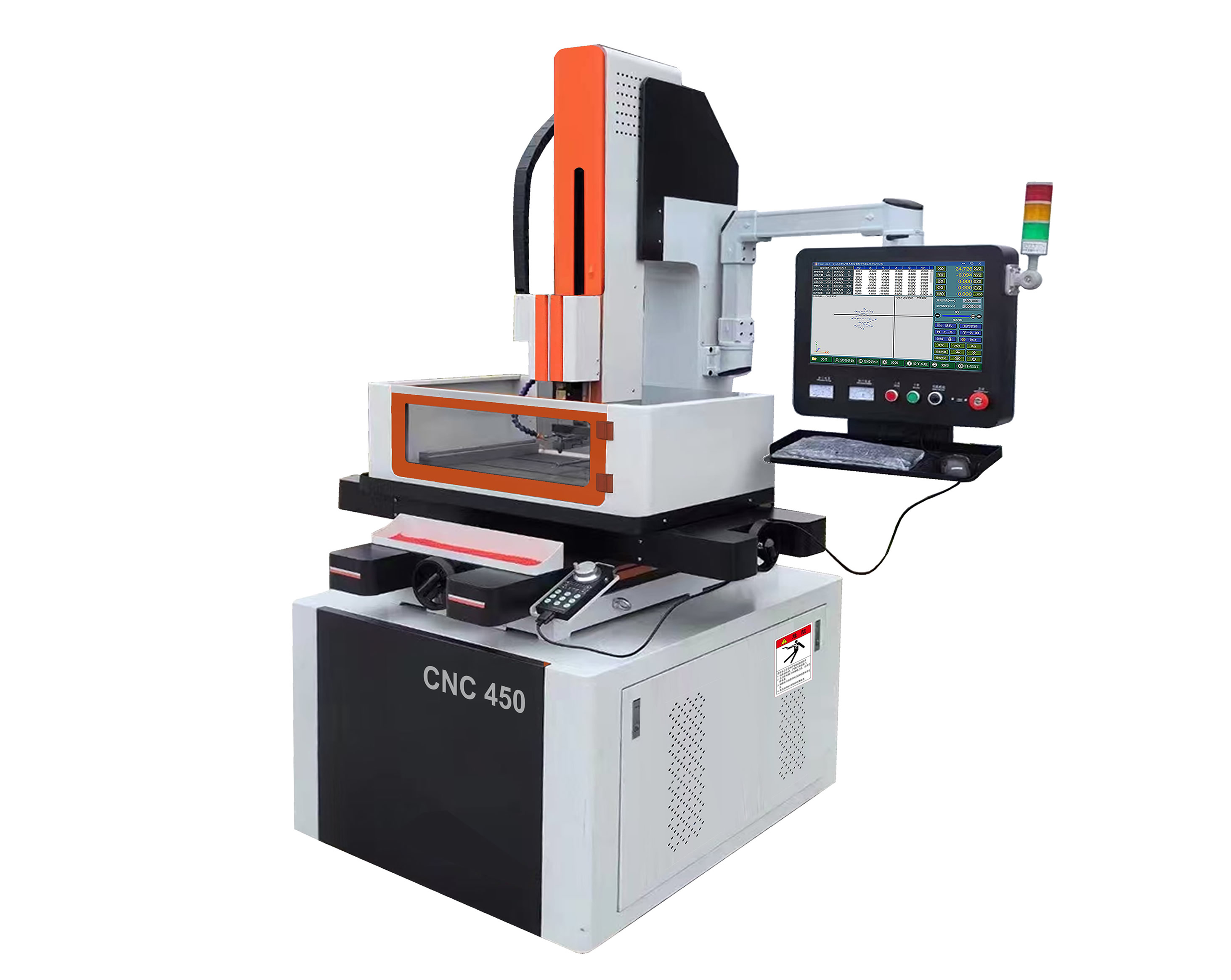

  • 三轴数控全自动穿孔机
  • 0.3mm细孔放电机

主要功能

●  能加工不锈钢、淬火钢、硬质合金、铜、铝、钛合金及各种高温合金导电材料;

 能加工孔径¢0.3~¢3.0,最大深径比能达300:1以上;

 能直接从不规则形状,球面,曲面的小孔快速加工。直接从斜面,曲面穿入,黄红铜电极皆可;

● Z轴行程350mm,一次可装夹500mm电极, 减少更换次数,节约时间成本;

● Z轴混合步进电机,电动升降。自动复位、碰边定位和深度计算定深功能;

 电机旋转头一体设计,采用钨钢耐磨片及多重防水结构;

● 采用高压水泵/气泵,直接使用自来水作工作液,成本低,无污染,无公害,符合环保要求;

● 主轴采用直线导轨,操作方便,便于主轴快速上升、下降,实现高效稳定加工;

● 采用集中润滑系统,使操作更加方便,确保润滑部件的常润性,大幅提升机械使用寿命;

 采用机电一体设计,大部分元器件装在电器柜内,减少机床占地面积;

 工作台 X、Y轴配有光栅数显。碰边定位功能,操作方便;

 数字自适应脉冲电源技术,独特的快速SML回路,电极消耗低,加工表面平滑无毛边;

 电极旋转采用同步带传动式旋转头,体积小、噪音低;

● 工作台采用亚克力透明防护罩,便于加工中观察;

 精密花岗石工作台面,不锈钢工作液槽,不变形,不生锈,便于保养。


规格及主要参数


项目/型号

 DD703-4535

DD703-6040

XY行程

450 x350 mm

600 x400 mm

工作台尺寸

50400mm

60400mm

工作液槽尺寸(W*D*H)

714740mm

855240mm

电极直径范围

Φ0.3-Φ3.0mm

Φ0.3-Φ3.0mm

最大工件重量

300kg

400kg

最大加工深度

400mm

400mm

主轴头行程Z轴

300mm

300mm

主轴伺服行程Z轴二次

320mm

320mm

主轴最大调整速度

200mm

200mm

旋转头(C轴)转速

20-120rpm

20-120rpm

工作液最大压力

7.0Mpa

7.0Mpa

最大加工電流

30A

30A

最大穿孔速度

10-60mm/min

10-60mm/min

导向器与工作台面最大距离

50-400mm

50-400mm

电极最大长度

500mm

500mm

工作台面高度

920mm

920mm

工作液桶容量

2X25L

2X25L

主机尺寸 (×宽×高)

1251050×1900mm

1351150×2000mm

包装尺寸(×宽×高)

1550×1350×2200mm

1650×1450×2200mm

机床总重量

760kg

860kg

加工材料

不锈钢、淬火钢、硬质合金、铜、铝等

不锈钢、淬火钢、硬质合金、铜、铝等

显示屏幕

XY轴光栅数显

XY轴光栅数显

NC 控制轴

Z轴电动

Z轴电动

XYZ导轨

直线导轨

直线导轨

坐标模式

相对/绝对坐标

相对/绝对坐标

工作液

自来水

自来水

工作液过滤方式

浅隙式

浅隙式

尺寸单位

公制

公制

最小设定尺寸

0.005mm

0.005mm

最大设定尺寸

±999.995mm

±999.995mm

标准电源

380V±10%/50Hz/4KVA

380V±10%/50Hz/4KVA

环境条件

15-30℃/40-80%

15-30℃/40-80%

水泵

额定工作压力为7MPA,流量2.1-2.5L/MIN, ,功率0.37-0.5KW.

额定工作压力为7MPA,流量2.1-2.5L/MIN, ,功率0.37-0.5KW.
